ШВИДКІСНІ СКЛАДНІ ВОРОТА СЕРІЇ SPEEDFOLD SDFS
Швидкісні ворота з підвищеним вітровим навантаженням призначені для ізоляції та збереження мікроклімату приміщень на об'єктах промислового, складського, торговельного та іншого призначення.

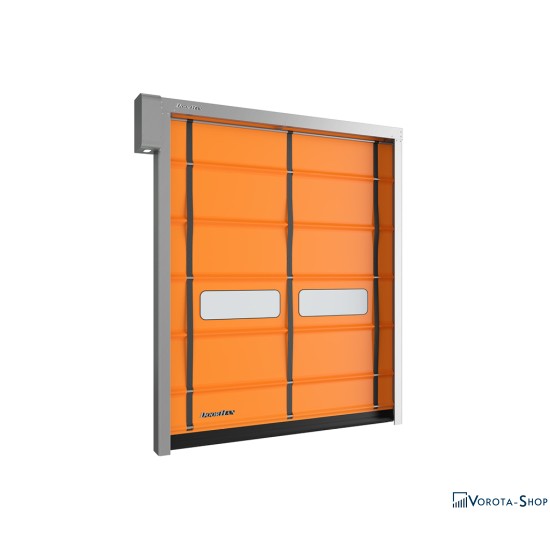

Загальний вигляд швидкісних воріт, що складаються.
ВІДЕО
ЗОНА ЗАСТОСУВАННЯ
Складські комплекси Промислові об'єкти.
ПЕРЕВАГИ
ДИЗАЙН
ТИП ПОВЕРХНІ
Каркас воріт без фарбування з оцинкованої сталі
КОЛЬОРА КАРКАСУ/ПОЛОТНА ШВИДКІСНИХ РУЛОННИХ ВОРОТ
RAL 9010 білий RAL 5002 синій RAL 6026 зелений RAL 9006 сріблястий
RAL 1003 жовтий RAL 3002 червоний RAL 2004 помаранчевий
ТАБЛИЦЯ РОЗМІРІВ
| ПАРАМЕТРІВ | ПОКАЗНИК |
| Ширина отвору, мм | від 2 000 до 3 700 |
| Висота отвору, мм | від 2 000 до 3 700 |
| Притолока, мм | 962 |
| Пристінки, мм | 130 |
КОНСТРУКЦІЯ
1. Привід
2. Короб валу
3. Полотно
4. Ремінь
5. Вставка прозора (вікно/панель)
6. Вертикальна напрямна
7. Нижня кромка полотна
ПІДГОТОВКА БУДІВЕЛЬНОГО ОБ'ЄКТУ
Усі виміри виробляються всередині приміщення. Замір кожної величини необхідно проводити як мінімум за трьома точками:
H – висота отвору (відстань від підлоги до верху отвору);
W – ширина отвору (відстань від лівого краю до правого краю отвору).
ВИМОГИ ДО БУДІВЕЛЬНОГО ОБ'ЄКТУ
При вимірі H і W за підсумковий розмір приймається максимальна величина.
СПОСОБИ МОНТАЖУ
 | Накладний монтаж швидкісних воріт |
СТАНДАРТНІ КОНСТРУКТИВНІ РІШЕННЯ
 |
БАЗОВА КОМПЛЕКТАЦІЯ
 | Вал з оцинкованої сталі |
 | Полотно |
 | Блок керування |
 | Фотоелементи |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРІВ | ЗНАЧЕННЯ | ПРИМІТКА |
| Опір вітровому навантаженню, Па, клас (ГОСТ 31174) | CLASS3 | для воріт шириною до 5 000 мм |
| Опір вітровому навантаженню, Па, клас (ГОСТ 31174) | CLASS4 | для воріт шириною до 3000 мм |
| Швидкість відкривання, м/с | 1,0 | для воріт до 5 000 х 5 000 мм |
| Швидкість закривання, м/с | 0,5 | |
| Діапазон робочих температур, °С | від -5 до +50 | якщо привід встановлений зовні будівлі |
| Діапазон робочих температур, °С | від -15 до +50 | якщо привід встановлений усередині будівлі |
| Діапазон робочих температур, °С | від -30 до +50 | при використанні системи підігріву стійок та приводу |
| Потужність, Вт | 1 500 | |
| Клас захисту IP | IP54 | кінцеві положення відстежуються енкодером |
| Напруга живлення, | 220 В/50 Гц | однофазне |
| Напруга живлення, | 380 В/50 Гц | трифазне |
| Безвідмовність, кількість циклів відкривання-закривання, не менше | 1000000 | залежить від умов експлуатації |
УМОВИ ЕКСПЛУАТАЦІЇ ПРОДУКЦІЇ
1. Для забезпечення надійної та безперебійної роботи воріт рекомендується регулярно проводити їх технічний огляд та обслуговування.
2. Ручне відкривання та закривання воріт здійснюється за допомогою коміра.
3. Не піддавайте ворота ударам і не запобігайте їх відкриттю та закриттю.
4. Не допускайте забруднення напрямної ПВХ-полотна.
5. Заборонено знаходитися в отворі під час відкривання та закривання воріт, щоб уникнути травмування.
6. Слідкуйте за тим, щоб під час відкривання та закривання воріт у отворі були відсутні сторонні предмети.
Упаковка
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
| склад | упаковка є дерев'яною скринькою з бруса, між вузлами прокладено картон, закріплено все хомутами. |
| Довжина, мм | залежить від довжини складових частин воріт |
| Ширина, мм | від 640 до 705 |
| Висота, мм | від 480 до 730 |
ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ
Покупцеві надається гарантія працездатності швидкісних воріт виробництва ДК DoorHan, що складаються, на термін 1 рік для роздрібних і на термін 2 роки для дилерських замовлень з моменту придбання.
ДОДАТКОВИЙ ОПИС
Компанія DoorHan здійснює навантаження воріт на вантажний транспорт за допомогою гідравлічного підйомного крана або автонавантажувача з вилковим захватом не менше 2 м. Покупець або установник повинен надати таке саме обладнання для переміщення упакованих воріт. Виделка повинна заходити під дерев'яний піддон, що надається виробником, і виступати з іншого боку. У разі використання крана або іншого засобу підйому рекомендується використовувати стропи відповідної вантажопідйомності.
