ШВИДКІСНІ РУЛОННІ ВОРОТА ДЛЯ МОРОЗИЛЬНИХ КАМЕР СЕРІЇ SPEEDROLL SDC
Швидкісні рулонні ворота призначені для ізоляції та збереження мікроклімату приміщень на об'єктах промислового, складського, торговельного та іншого призначення.

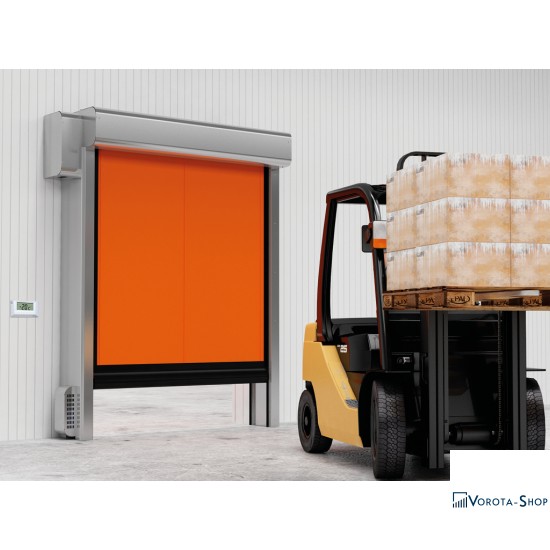

Загальний вигляд швидкісних рулонних воріт
ВІДЕО
ЗОНА ЗАСТОСУВАННЯ
Морозильна камера. Складські комплекси із низькими температурами. Місця, де потрібне дотримання низькотемпературного режиму
ПЕРЕВАГИ
ДИЗАЙН
ТИП ПОВЕРХНІ
Каркас воріт без фарбування з оцинкованої сталі Каркас воріт з нержавіючої сталі ASIS 304
КВІТА КАРКАСУ/ПОЛОТНА ШВИДКІСНИХ ВОРОТ
RAL 9010 (білий) RAL 5002 (синій) RAL 6026 (зелений) RAL 9006 (сріблястий)
RAL 1003 (жовтий) RAL 3002 (червоний) RAL 2004 (жовтогарячий)
ТАБЛИЦЯ РОЗМІРІВ
| ПАРАМЕТРІВ | ПОКАЗНИК |
| Ширина отвору, мм | від 2 000 до 3 500 |
| Висота отвору, мм | від 2000 до 4000 |
| Притолока, мм | від 1 100 |
| Пристінки, мм | від 220 до 440 |
КОНСТРУКЦІЯ
1. Електричний привід
2. Вал
3. Короб валу
4. Полотно воріт
5. Напрямна для руху полотна
6. Короб стійки
7. Нижня кромка полотна
8. Фотоелемент
9. Стійка
10. Блок управління
11. Теплова гармата
ПІДГОТОВКА БУДІВЕЛЬНОГО ОБ'ЄКТУ
Усі виміри проводять усередині приміщення. Замір кожної величини необхідно проводити як мінімум за трьома крапками:
W – ширина отвору (відстань від лівого краю до правого краю отвору);
H – висота отвору (відстань від підлоги до верху отвору).
ВИМОГИ ДО БУДІВЕЛЬНОГО ОБ'ЄКТУ
При вимірі W і H за підсумковий розмір приймається максимальна величина.
СПОСОБИ МОНТАЖУ
 | Накладний монтаж швидкісних воріт |
СТАНДАРТНІ КОНСТРУКТИВНІ РІШЕННЯ
 | Загальний вигляд воріт із приводом збоку (привід зліва/привід праворуч) без системи підігріву |
ПАРАМЕТРИ ПРОЄМУ ДЛЯ ДАНОЇ МОДИФІКАЦІЇ
| УСЛ. ПОЗНАЧЕННЯ, НАЙМЕННЯ ПАРАМЕТРУ | РОЗРАХУНКОВА ФОРМУЛА |
| B, мм Ширина отвору | від 2 000 до 3 500 |
| H, мм Висота отвору | від 2000 до 4000 |
 | Загальний вигляд воріт із приводом збоку (привід зліва/привід праворуч) із системою підігріву |
ПАРАМЕТРИ ПРОЄМУ ДЛЯ ДАНОЇ МОДИФІКАЦІЇ
| УСЛ. ПОЗНАЧЕННЯ, НАЙМЕННЯ ПАРАМЕТРУ | РОЗРАХУНКОВА ФОРМУЛА |
| B, мм Ширина отвору | від 2 000 до 3 000 |
| H, мм Висота отвору | від 2000 до 4000 |
БАЗОВА КОМПЛЕКТАЦІЯ
 | Стійки та короби зроблені з оцинкованої сталі |
 | Вал виконаний з оцинкованої сталі діаметром 130 мм. |
 | Напрямні - екструдований поліетилен |
 | Полотно - непрозорий армований ПВХ щільністю 900-1200 г/м² |
 | Блок управління - корпус сталевий пофарбований 300 х 400 х 150 мм; клас захисту - IP54; з частотним перетворювачем |
 | Фотоелементи встановлюються на висоті 500 мм від підлоги, а також датчики антизаклинювання полотна у верхніх точках бокових стійок для виявлення некоректної розмотування полотна при відкритті |
| Підігрів приводу та стійок, а також простору між полотнами |
ДОДАТКОВІ КОМПЛЕКТАЦІЇ
| Корпус блоку керування з нержавіючої сталі AISI304 |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРІВ | ЗНАЧЕННЯ | ПРИМІТКА |
| Опір вітровому навантаженню, Па, клас (ГОСТ 31174) | CLASS2 | для воріт шириною до 3500 мм |
| Швидкість відкривання, м/с | 1,0 | ворота до 3000 х 3000 мм |
| Швидкість закривання, м/с | 0,8 | |
| Діапазон робочих температур, °С | від -15 до +50 | якщо привід встановлений усередині будівлі |
| Діапазон робочих температур, °С | від -5 до +50 | якщо привід встановлений зовні будівлі |
| Діапазон робочих температур, °С | від -30 до +50 | при використанні системи підігріву стійок та приводу |
| Потужність, Вт | 1 500 | |
| Клас захисту IP | IP54 | кінцеві положення відстежуються енкодером |
| Напруга живлення, | 220 В/50 Гц | однофазне |
| Напруга живлення, | 380 В/50 Гц | трифазне |
| Безвідмовність, кількість циклів відкривання-закривання, не менше | 1 500 000 | залежить від умов експлуатації |
УМОВИ ЕКСПЛУАТАЦІЇ ПРОДУКЦІЇ
Опір вітровому навантаженню для воріт серії SpeedRoll наведено для воріт, що знаходяться у закритому положенні. Ворота не використовуються в місцях з нестабільним та підвищеним вітровим навантаженням, викликаним природними або техногенними факторами, такими як: - будівлі, територіально розташовані на морських узбережжях або в горах; - багаторівневі підземні паркінги з безліччю в'їздів і виїздів; - виробництва з потужною припливно-витяжною вентиляцією; - у будинках складної конфігурації з безліччю ворітних прорізів, де можлива поява сильних протягів. За наявності одного або декількох вищезгаданих факторів рекомендується використовувати ворота серії SpeedFold або спіральні ворота серії HSSD.
Для забезпечення надійної та безперебійної роботи воріт рекомендується регулярно проводити їх технічний огляд та обслуговування.
Ручне відкриття та закриття воріт здійснюється за допомогою коміра.
Не піддавайте ворота ударам і не перешкоджайте їх вільному відкриттю та закриттю.
Не допускайте забруднення напрямної ПВХ-полотна.
Заборонено перебувати в отворі під час відкриття та закриття воріт, щоб уникнути травмування.
Слідкуйте за тим, щоб під час відкриття та закриття воріт у отворі були відсутні сторонні предмети.
Упаковка
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
| Опис | упаковка є дерев'яною скринькою з бруса, між вузлами прокладено картон, закріплено все хомутами. |
| Довжина, мм | залежить від довжини складових частин воріт |
| Ширина, мм | 700 |
| Висота, мм | 665 |
ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ
Покупцеві надається гарантія працездатності швидкісних рулонних воріт виробництва ДК DoorHan терміном 1 рік для роздрібних і терміном 2 року для дилерських замовлень з придбання.
ДОДАТКОВИЙ ОПИС
Компанія DoorHan здійснює навантаження воріт на вантажний транспорт за допомогою гідравлічного підйомного крана або автонавантажувача з вилковим захватом не менше 2 м. Покупець або установник повинен надати таке ж обладнання для переміщення воріт, що упаковані. Вилка повинна входити під дерев'яний піддон, що надається виробником, і виступати з іншого боку. У разі використання крана або іншого засобу підйому рекомендується використовувати стропи відповідної вантажопідйомності.
