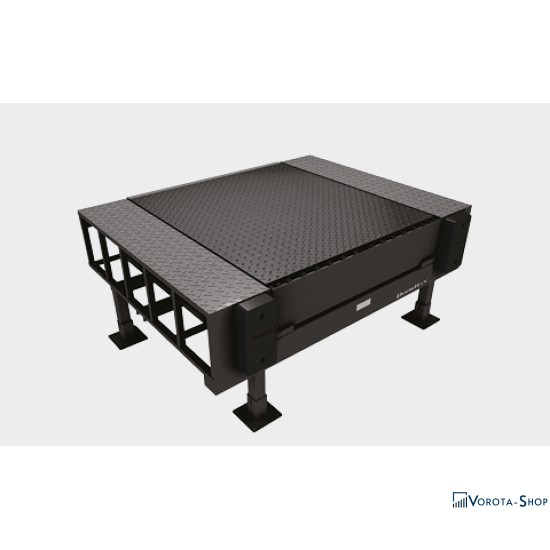

ФЕРМА ВЫНОСНАЯ СЕРИЙ FEH, FET

ФЕРМА ВИНОСНА СЕРІЙ FEH, FET
Виносна ферма призначена для встановлення зрівняльної платформи. Завдяки тому, що ферми винесені за межі будівлі, їхнє використання дозволяє економити простір складських приміщень. Вони незамінні в місцях, де необхідно максимально задіяти складські площі, а також там, де неможливо здійснити паркування вантажних автомобілів перпендикулярно до будівлі.

Виносні ферми серій FEH (90/60/45/30) та FET (90/60/45/30)

Швидкий та простий монтаж під будь-яким кутом до будівлі

ЗОНА ЗАСТОСУВАННЯ

Складські комплекси

ПЕРЕВАГИ

ДИЗАЙН

ТИП ПОВЕРХНІ

Сочевичне рифлення

КОЛЬОРИ

RAL 9005 чорний RAL 5005 синій

ТАБЛИЦЯ РОЗМІРІВ

КОНСТРУКЦІЯ

1. Тумба ліва
2. Тумба права
3. Передня опорна балка
4. Задня опорна балка
5. Проміжна опорна балка
6. Опора ліва
7. Опора права

СПОСОБИ МОНТАЖУ

	На закладні елементи (металеві пластини). Використовується, коли на стадії підготовки майданчика під установку тамбура на поверхню бетонної основи встановлюються металеві пластини (400 х 400 мм) у заздалегідь позначених місцях. Такий спосіб монтажу найкращий.
	на бетон (за допомогою анкерних болтів). Цей варіант монтажу підходить у тому випадку, коли металеві пластини під опори тамбуру при заливанні бетонної основи не встановлювалися.

СТАНДАРТНІ КОНСТРУКТИВНІ РІШЕННЯ

Модель ферми виносний FEH 90. Ферма виносна пряма (90°) під зрівняльну механічну платформу і з поворотною апареллю вбудованого типу

ПАРАМЕТРИ ДАНОЇ МОДИФІКАЦІЇ

Модель ферми виносний FET 90. Виносна ферма пряма (90°) під зрівняльну платформу з висувною апареллю вбудованого типу

ПАРАМЕТРИ ДАНОЇ МОДИФІКАЦІЇ

Модель ферми виносний FEH 60. Ферма виносна коса (60°) під зрівняльну механічну платформу і з поворотною апареллю вбудованого типу

ПАРАМЕТРИ ДАНОЇ МОДИФІКАЦІЇ

Модель ферми виносний FEH 45. Ферма виносна коса (45°) під зрівняльну механічну платформу і з поворотною апареллю вбудованого типу

ПАРАМЕТРИ ДАНОЇ МОДИФІКАЦІЇ

Модель ферми виносний FEH 30. Ферма виносна коса (30°) під зрівняльну механічну платформу і з поворотною апареллю вбудованого типу

ПАРАМЕТРИ ДАНОЇ МОДИФІКАЦІЇ

Модель ферми виносний FET 45. Ферма виносна коса (45°) під зрівняльну платформу з висувною апареллю вбудованого типу

ПАРАМЕТРИ ДАНОЇ МОДИФІКАЦІЇ

Модель ферми виносний FET 60. Ферма виносна коса (60°) під зрівняльну платформу з висувною апареллю вбудованого типу

ПАРАМЕТРИ ДАНОЇ МОДИФІКАЦІЇ

Модель ферми виносний FET 30. Ферма виносна коса (30°) під зрівняльну платформу з висувною апареллю вбудованого типу

ПАРАМЕТРИ ДАНОЇ МОДИФІКАЦІЇ

ДОДАТКОВІ КОМПЛЕКТАЦІЇ

	Напрямні для коліс
	Стовп відбійний
	Артикул "BR250x250x100". Базовий бампер гумовий 250 х 250 х 100 мм. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Розміри встановлення дивіться в розділі «Креслення».
	Артикул "BR450x250x100". Базовий гумовий бампер 450 x 250 x 100 мм. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRC510х250х330». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 510х250х330 мм (зовнішні розміри) консольного типу. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Використовується у випадку, коли висота кузова автомобіля може бути більшою за висоту пандуса. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRM610х250х175». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 610х250х175 мм (зовнішні розміри) рухомий. Слід рухам вантажного автомобіля вгору та вниз під час навантаження/розвантаження. Має значно більшу зносостійкість завдяки рухливості. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRM600х364х110». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 600х364х110 мм (зовнішні розміри) рухомий. Слід рухам вантажного автомобіля вгору та вниз під час навантаження/розвантаження. Має значно більшу зносостійкість завдяки рухливості. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRSP(16) 465х250х165». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 465 х 250 х 165 мм (зовнішні розміри) зі сталевою робочою накладкою завтовшки 16 мм. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною. Захисна накладка на бампер служить для збільшення тривалості терміну експлуатації та захисту гумового бампера від пошкоджень при паркуванні автомобіля та вантажно-розвантажувальних роботах. Ця деталь схильна до швидкого природного зносу і не підлягає гарантійній заміні внаслідок робочого зносу та деформації. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRSP(16) 465х250х165S». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 465 х 250 х 165 мм (зовнішні розміри) зі сталевою робочою накладкою товщиною 16 мм та датчиком паркування. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною і дачка паркування, який забезпечує безпечну пристиковку вантажного автомобіля. Використовується в системі з паркувальним радаром. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRSP(10) 460х250х160». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 460 х 250 х 160 мм (зовнішні розміри) зі сталевою робочою накладкою завтовшки 10 мм. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BS500х255х205». Побудований на базі бампера 450 х 250 х 100 мм. Бампер сталевий 500х255х205 мм (зовнішні розміри) з демпферною вставкою. Є гібридним бампером, є комбінацією рухомого бампера і бампера з металевою пластиною. Складається з тримача, що демпфує вставки, виготовленої з гумової крихти і рухомої міцної зовнішньої сталевої кришки, що має можливість рухатися за рухами кузова автомобіля. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BS800х255х205». Побудований на базі бампера 450 х 250 х 100 мм. Бампер сталевий 800х255х205 мм (зовнішні розміри) з демпферною вставкою. Є гібридним бампером, є комбінацією рухомого бампера і бампера з металевою пластиною. Складається з тримача, що демпфує вставки, виготовленої з гумової крихти і рухомої міцної зовнішньої сталевої кришки, що має можливість рухатися за рухами кузова автомобіля. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення».

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

  УМОВИ ЕКСПЛУАТАЦІЇ ПРОДУКЦІЇ
1. Для забезпечення надійної та безперебійної роботи ферми виносної рекомендується регулярно проводити її технічний огляд та обслуговування.
2. У зимовий час необхідно очищати ферму, встановлену у ній зрівняльну платформу, і навіть прилеглу територію від снігу задля забезпечення правильного позиціонування автомобіля.
3. Швидкість паркування автомобіля до виносної ферми повинна бути мінімальною, що не перевищує 1 км/год (30 см/сек.).
4. Заборонено наїжджати навантажувачами та іншими підйомними механізмами на тумби ферми. Рух повинен здійснюватися лише по кришці зрівняльної платформи та трикутникам ферми.
5. Увага. Потрібно стежити за станом бамперів, встановлених на фермі. При їх зносі (залишкова товщина менше 50 мм) або їх відсутності експлуатацію виносної ферми слід припинити доки не будуть встановлені бампери з залишковою товщиною більше 50 мм.

Упаковка

ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ
Покупцеві надається гарантія працездатності виносної ферми виробництва ДК DoorHan терміном 1 рік для роздрібних і терміном 2 року для дилерських замовлень з придбання.

ДОДАТКОВИЙ ОПИС
Компанія DoorHan здійснює навантаження виробів на вантажний транспорт за допомогою гідравлічного підйомного крана або автонавантажувача з вилковим захватом не менше 2 м. Покупець або установник повинен надати таке ж обладнання для переміщення виробів. У разі використання крана або іншого засобу підйому рекомендується використовувати стропи відповідної вантажопідйомності.
