ГЕРМЕТИЗАТОР СО СКЛАДНОЙ РАМОЙ СЕРИИ DSHRT

ГЕРМЕТИЗАТОР ІЗ СКЛАДНОЇ РАМОЇ СЕРІЇ DSHRT
Герметизатори отвору зі складною рамою серій DSHRT та DSHRTM є класичним варіантом для встановлення у місцях із середньою інтенсивністю вантажопотоку. Матеріал ПВХ, з якого виготовлені фронтальні листи, має достатню еластичність, зносостійкість і має високий опір на розрив. При проведенні вантажно-розвантажувальних робіт кузов автомобіля частково в'їжджає всередину герметизатора. Верхній та бічні вертикальні листи облягають кузов, забезпечуючи герметизацію отвору. У разі неправильного паркування автомобіля, фронтальна рама складається завдяки важеля і автоматично повертається у вихідне положення. Установка герметизатора здійснюється накладним способом.

Герметизатор зі складною рамою (загальний вигляд)

ВІДЕО

ЗОНА ЗАСТОСУВАННЯ

Складські комплекси

ПЕРЕВАГИ

ТАБЛИЦЯ РОЗМІРІВ

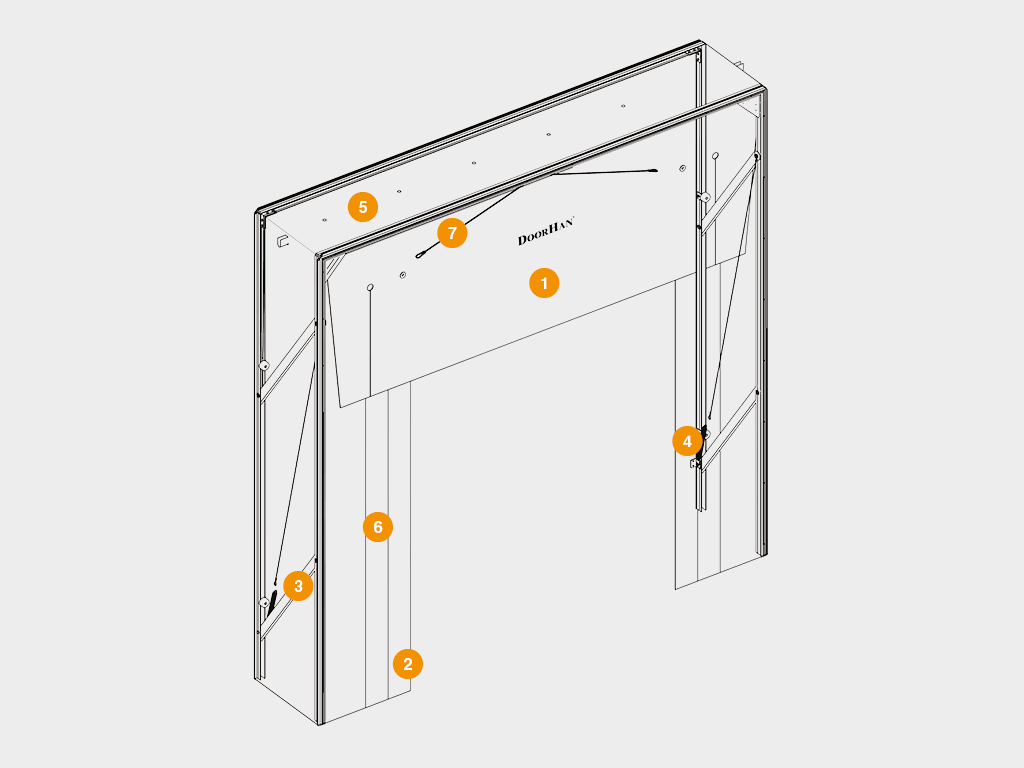

КОНСТРУКЦІЯ

1. Верхній фронтальний лист
2. Бічний фронтальний лист
3. Важіль
4. Пружина
5. Панчоха цільна із системою стоку води
6. Біла світлоповертаюча смуга
7. Джгут гумовий

ПІДГОТОВКА БУДІВЕЛЬНОГО ОБ'ЄКТУ

СПОСОБИ МОНТАЖУ
Накладний монтаж

БАЗОВА КОМПЛЕКТАЦІЯ

	Одинарний верхній лист
	Алюмінієва рама

ДОДАТКОВІ КОМПЛЕКТАЦІЇ

	Механізм рухомого верхнього листа встановлюється всередині герметизатора і служить для додаткової герметизації отвору
	Подушка мала кутова
	Подушка велика кутова
	Напрямні для коліс
	Стовп відбійний
	Артикул "BR250x250x100". Базовий бампер гумовий 250 х 250 х 100 мм. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Розміри встановлення дивіться в розділі «Креслення».
	Артикул "BR450x250x100". Базовий гумовий бампер 450 x 250 x 100 мм. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRC510х250х330». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 510х250х330 мм (зовнішні розміри) консольного типу. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Використовується у випадку, коли висота кузова автомобіля може бути більшою за висоту пандуса. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRM610х250х175». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 610х250х175 мм (зовнішні розміри) рухомий. Слід рухам вантажного автомобіля вгору та вниз під час навантаження/розвантаження. Має значно більшу зносостійкість завдяки рухливості. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRM600х364х110». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 600х364х110 мм (зовнішні розміри) рухомий. Слід рухам вантажного автомобіля вгору та вниз під час навантаження/розвантаження. Має значно більшу зносостійкість завдяки рухливості. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRSP(16) 465х250х165». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 465 х 250 х 165 мм (зовнішні розміри) зі сталевою робочою накладкою завтовшки 16 мм. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRSP(16) 465х250х165S». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 465 х 250 х 165 мм (зовнішні розміри) зі сталевою робочою накладкою товщиною 16 мм та датчиком паркування. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною і дачка паркування, який забезпечує безпечну пристиковку вантажного автомобіля. Використовується в системі з паркувальним радаром. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRSP(10) 460х250х160». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 460 х 250 х 160 мм (зовнішні розміри) зі сталевою робочою накладкою завтовшки 10 мм. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BS500х255х205». Побудований на базі бампера 450 х 250 х 100 мм. Бампер сталевий 500х255х205 мм (зовнішні розміри) з демпферною вставкою. Є гібридним бампером, є комбінацією рухомого бампера і бампера з металевою пластиною. Складається з тримача, що демпфує вставки, виготовленої з гумової крихти і рухомої міцної зовнішньої сталевої кришки, що має можливість рухатися за рухами кузова автомобіля. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BS800х255х205». Побудований на базі бампера 450 х 250 х 100 мм. Бампер сталевий 800х255х205 мм (зовнішні розміри) з демпферною вставкою. Є гібридним бампером, є комбінацією рухомого бампера і бампера з металевою пластиною. Складається з тримача, що демпфує вставки, виготовленої з гумової крихти і рухомої міцної зовнішньої сталевої кришки, що має можливість рухатися за рухами кузова автомобіля. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення».

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

УМОВИ ЕКСПЛУАТАЦІЇ ПРОДУКЦІЇ
1. До роботи з герметизатором допускаються особи, які вивчили пристрій та порядок роботи герметизатора.
2. Перед початком роботи необхідно провести огляд загального стану комплекту герметизатора. У разі виявлення несправностей герметизатор експлуатуватися не може.
3. Відцентруйте автомобіль щодо білих смуг.
4. Повільно підгоніть автомобіль до отвору, доки він не вп'ється в гумові відбійники.
5. Переконайтеся, що автомобіль повністю нерухомий і стоїть на ручному гальмі (встановлені противідкатні упори). При цьому верхній та бічний листи охоплять кузов автомобіля.
6. У зимовий час необхідно очищати герметизатор від снігу, що накопичується, і криги.
Увага! Щоб уникнути передчасного виходу герметизатора з ладу, не перевищуйте допустимого розміру автомобіля для даного типу герметизатора.

ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ

Покупцеві надається гарантія працездатності герметизатора зі складною рамою виробництва ДК DoorHan терміном на 2 роки для роздрібних та дилерських замовлень з моменту придбання.

КРЕСЛЕННЯ
Герметизатор зі складною рамою серії DSHRT
Схема установки герметизатора зі складною рамою серії DSHRT
Схема установки бамперів BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110
Схема установки бамперів BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205

ПАСПОРТИ ТА СЕРТИФІКАТИ
Сертифікат відповідності (перевантажувальне обладнання)
Паспорт на герметизатор зі складною рамою

ІНСТРУКЦІЇ

Герметизатор зі складною рамою
