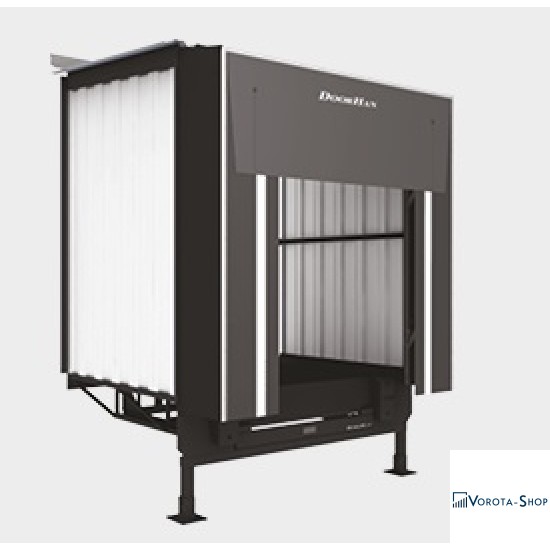

ТАМБУР ПЕРЕВАНТАЖУВАЛЬНИЙ ЛЕГКІЙ СЕРІЇ DHOUSL
Перевантажувальний тамбур призначений для встановлення зрівняльної платформи та герметизатора. Завдяки тому, що тамбури винесені за межі будівлі, їх використання дозволяє зберігати мікроклімат та економити простір складських приміщень, а також захищати вантаж від кліматичних факторів. Вони незамінні в місцях, де необхідно максимально задіяти складські площі та пред'являються підвищені вимоги до температурного режиму, а також там, де неможливо здійснити паркування вантажних автомобілів перпендикулярно до будівлі.
Перевантажувальні тамбури легкої серії DHOUSL (90/60/45/30) випускаються для зрівняльних платформ з поворотною апареллю серій DLHH2518-(06)E, DLHH2520-(06)E, DLHH2518-(10)E, DLHH252 відрізняються легшою та технологічнішою конструкцією. Стіни виконані з профлиста С20/21, дах з профлиста С44.
Тамбури виконані під установку герметизаторів DSHRT 3.4 x 3.4, DSHRD 3.4 x 3.4 та бамперів DoorHan. Добірні елементи (нащільники), які входять до комплекту стандартного постачання, роблять з'єднання тамбуру з будинком максимально герметичним.
ЗОНА ЗАСТОСУВАННЯ
Складські комплекси
ПЕРЕВАГИ
ДИЗАЙН
ДАХ. СТАНДАРТНІ КВІТИ
RAL 7038 сірий
КАРКАС І ФЕРМА. СТАНДАРТНІ КВІТИ
RAL 5005 синій RAL 9005 чорний
СТІНИ. СТАНДАРТНІ КВІТИ
RAL 9003 білий RAL 5005 синій RAL 7004 сірий RAL 3000 червоний
ТАБЛИЦЯ РОЗМІРІВ
| ПАРАМЕТРІВ | ПОКАЗНИК |
| Ширина конструкції, м | 3,440 |
| Висота конструкції, м | 4,561-5,161 |
| Довжина конструкції, м | 2,03-4,95 |
КОНСТРУКЦІЯ
1. Додаткові елементи
2. Стіна
3. Опори
4. Дах
5. Ферма
СПОСОБИ МОНТАЖУ
 | На закладні елементи (металеві пластини). Використовується, коли на стадії підготовки майданчика під установку тамбура на поверхню бетонної основи встановлюються металеві пластини (400 х 400 мм) у заздалегідь позначених місцях. Такий спосіб монтажу найкращий. на бетон (за допомогою анкерних болтів). Цей варіант монтажу підходить у тому випадку, коли металеві пластини під опори тамбуру при заливанні бетонної основи не встановлювалися. |
 | Монтаж можна здійснювати на стіни з різних матеріалів (бетон, цегла, метал, дерево, сендвіч-панелі товщиною від 50 до 200 мм). |
СТАНДАРТНІ КОНСТРУКТИВНІ РІШЕННЯ
 | Модель тамбуру DHOUSL 90. Тамбур перевантажувальний прямої (90°) легкої серії під зрівняльну платформу з поворотною апареллю вбудованого типу. |
ПАРАМЕТРИ ДАНОЇ МОДИФІКАЦІЇ
| УСЛ. ПОЗНАЧЕННЯ, НАЙМЕННЯ ПАРАМЕТРУ | РОЗРАХУНКОВА ФОРМУЛА |
| A°. Кут примикання до будівлі складу | 90° |
| Hd, мм Ширина герметизатора | 3400 |
| Bd, мм Висота герметизатора | 3400 |
| Hf, мм Висота пандусу | 900–1 400 (1 200 за замовчуванням) |
| Lh, мм Довжина зрівняльної платформи (габаритна) | 2000, 2300, 2500 |
| Bh, мм Ширина зрівняльної платформи | 1800 або 2000 |
| Hh, мм Висота зрівняльної платформи | 600 |
 | Модель тамбуру DHOUSL 60. Тамбур перевантажувальний косою (60°) легкої серії під зрівняльну платформу з поворотною апареллю вбудованого типу. |
ПАРАМЕТРИ ДАНОЇ МОДИФІКАЦІЇ
| УСЛ. ПОЗНАЧЕННЯ, НАЙМЕННЯ ПАРАМЕТРУ | РОЗРАХУНКОВА ФОРМУЛА |
| A°. Кут примикання до будівлі складу | 60 °; виконання 1 - повернутий вправо, виконання 2 - повернутий вліво (вигляд зсередини будівлі на вулицю) |
| Hd, мм Ширина герметизатора | 3400 |
| Bd, мм Висота герметизатора | 3400 |
| Hf, мм Висота пандусу | 900–1 400 (1 200 за замовчуванням) |
| Lh, мм Довжина зрівняльної платформи (габаритна) | 2000, 2300, 2500 |
| Bh, мм Ширина зрівняльної платформи | 1800, 2000 |
| Hh, мм Висота зрівняльної платформи | 600 |
 | Модель тамбуру DHOUSL 45. Тамбур перевантажувальний косою (45°) легкої серії під зрівняльну платформу з поворотною апареллю вбудованого типу. |
ПАРАМЕТРИ ДАНОЇ МОДИФІКАЦІЇ
| УСЛ. ПОЗНАЧЕННЯ, НАЙМЕННЯ ПАРАМЕТРУ | РОЗРАХУНКОВА ФОРМУЛА |
| A°. Кут примикання до будівлі складу | 45 °; виконання 1 - повернутий вправо, виконання 2 - повернутий вліво (вигляд зсередини будівлі на вулицю) |
| Hd, мм Ширина герметизатора | 3400 |
| Bd, мм Висота герметизатора | 3400 |
| Hf, мм Висота пандусу | 900–1 400 (1 200 за замовчуванням) |
| Lh, мм Довжина зрівняльної платформи (габаритна) | 2000, 2300, 2500 |
| Bh, мм Ширина зрівняльної платформи | 1800, 2000 |
| Hh, мм Висота зрівняльної платформи | 600 |
 | Модель тамбуру DHOUSL 30. Тамбур перевантажувальний косою (30°) легкої серії під зрівняльну платформу з поворотною апареллю вбудованого типу. |
ПАРАМЕТРИ ДАНОЇ МОДИФІКАЦІЇ
| УСЛ. ПОЗНАЧЕННЯ, НАЙМЕННЯ ПАРАМЕТРУ | РОЗРАХУНКОВА ФОРМУЛА |
| A°. Кут примикання до будівлі складу | 30 °; виконання 1 - повернутий вправо, виконання 2 - повернутий вліво (вигляд зсередини будівлі на вулицю) |
| Hd, мм Ширина герметизатора | 3400 |
| Bd, мм Висота герметизатора | 3400 |
| Hf, мм Висота пандусу | 900–1 400 (1 200 за замовчуванням) |
| Lh, мм Довжина зрівняльної платформи (габаритна) | 2000, 2300, 2500 |
| Bh, мм Ширина зрівняльної платформи | 1800, 2000 |
| Hh, мм Висота зрівняльної платформи | 600 |
БАЗОВА КОМПЛЕКТАЦІЯ
 | Матеріал стін – профільовані листи С20; матеріал даху - профільовані листи С44 |
 | Виконання для виступу пандуса будівлі 0 мм (пандус будівлі врівень зі стіною будівлі) |
 | Виконання під установку будь-якого бампера (на вибір) |
ДОДАТКОВІ КОМПЛЕКТАЦІЇ
 | Без стін та даху |
 | Виконання для виступу пандусу будівлі від 1 до 500 мм (пандус будівлі виступає на 1-500 мм щодо стіни будівлі) |
 | Артикул "BR250x250x100". Базовий бампер гумовий 250 х 250 х 100 мм. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Розміри встановлення дивіться в розділі «Креслення». |
 | Артикул "BR450x250x100". Базовий гумовий бампер 450 x 250 x 100 мм. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Розміри встановлення дивіться в розділі «Креслення». |
 | Артикул «BRC510х250х330». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 510х250х330 мм (зовнішні розміри) консольного типу. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Використовується у випадку, коли висота кузова автомобіля може бути більшою за висоту пандуса. Розміри встановлення дивіться в розділі «Креслення». |
 | Артикул «BRM610х250х175». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 610х250х175 мм (зовнішні розміри) рухомий. Слід рухам вантажного автомобіля вгору та вниз під час навантаження/розвантаження. Має значно більшу зносостійкість завдяки рухливості. Розміри встановлення дивіться в розділі «Креслення». |
 | Артикул «BRM600х364х110». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 600х364х110 мм (зовнішні розміри) рухомий. Слід рухам вантажного автомобіля вгору та вниз під час навантаження/розвантаження. Має значно більшу зносостійкість завдяки рухливості. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення». |
 | Артикул «BRSP(16) 465х250х165». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 465 х 250 х 165 мм (зовнішні розміри) зі сталевою робочою накладкою завтовшки 16 мм. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною. Захисна накладка на бампер служить для збільшення тривалості терміну експлуатації та захисту гумового бампера від пошкоджень при паркуванні автомобіля і при вантажно-розвантажувальних роботах. Ця деталь схильна до швидкого природного зносу і не підлягає гарантійній заміні внаслідок робочого зносу та деформації. Розміри встановлення дивіться в розділі «Креслення». |
 | Артикул «BRSP(16) 465х250х165S». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 465 х 250 х 165 мм (зовнішні розміри) зі сталевою робочою накладкою товщиною 16 мм та датчиком паркування. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною і дачка паркування, який забезпечує безпечну пристиковку вантажного автомобіля. Захисна накладка на бампер служить для збільшення тривалості терміну експлуатації та захисту гумового бампера від пошкоджень при паркуванні автомобіля і при вантажно-розвантажувальних роботах. Ця деталь схильна до швидкого природного зносу і не підлягає гарантійній заміні внаслідок робочого зносу та деформації. Використовується в системі з паркувальним радаром. Розміри встановлення дивіться в розділі «Креслення». |
.jpg) | Артикул «BS500х255х205». Побудований на базі бампера 450 х 250 х 100 мм. Бампер сталевий 500х255х205 мм (зовнішні розміри) з демпферною вставкою. Є гібридним бампером, є комбінацією рухомого бампера і бампера з металевою пластиною. Складається з тримача, що демпфує вставки, виготовленої з гумової крихти і рухомої міцної зовнішньої сталевої кришки, що має можливість рухатися за рухами кузова автомобіля. Металевий корпус на бампері служить для збільшення тривалості терміну експлуатації та захисту гумового бампера від пошкоджень при паркуванні автомобіля і при вантажно-розвантажувальних роботах. Ця деталь схильна до швидкого природного зносу і не підлягає гарантійній заміні внаслідок робочого зносу та деформації. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення». |
| Артикул «BS800х255х205». Побудований на базі бампера 450 х 250 х 100 мм. Бампер сталевий 800х255х205 мм (зовнішні розміри) з демпферною вставкою. Є гібридним бампером, є комбінацією рухомого бампера і бампера з металевою пластиною. Складається з тримача, що демпфує вставки, виготовленої з гумової крихти і рухомої міцної зовнішньої сталевої кришки, що має можливість рухатися за рухами кузова автомобіля. Металевий корпус на бампері служить для збільшення тривалості терміну експлуатації та захисту гумового бампера від пошкоджень при паркуванні автомобіля і при вантажно-розвантажувальних роботах. Ця деталь схильна до швидкого природного зносу і не підлягає гарантійній заміні внаслідок робочого зносу та деформації. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення». |
 | Світлодіодний світильник з кронштейном. |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРІВ | ЗНАЧЕННЯ | ПРИМІТКА |
| Максимальна висота, м | 4,961 | |
| Мінімальна висота, м | 4,73 | |
| Максимальна довжина, м | 4,950 | |
| Мінімальна довжина, м | 2,03 | |
| Ширина, мм | 3,44 | |
| Снігове навантаження, кг/м² | 100 | |
| Колір | RAL 9005 (чорний), RAL 5005 (синій) | стандартні кольори ферми та каркасу, будь-який інший колір (опціонально) |
| Колір | RAL 9003 (білий), RAL 5005 (синій), RAL 7004 (сірий), RAL 3000 (червоний) | стандартні кольори стін, будь-який інший колір (опціонально) |
УМОВИ ЕКСПЛУАТАЦІЇ ПРОДУКЦІЇ
1. Для забезпечення надійної та безперебійної роботи тамбуру рекомендується регулярно проводити його технічний огляд та обслуговування.
2. У зимовий час необхідно очищати тамбур, встановлений на ньому герметизатор та зрівняльну платформу, а також прилеглу територію від снігу для забезпечення правильного позиціонування автомобіля.
3. Швидкість паркування автомобіля до тамбуру має бути мінімальною і не перевищувати 1 км/год (30 см/сек).
4. Заборонено наїжджати навантажувачами та іншими підйомними механізмами на тумби тамбуру. Рух повинен здійснюватися лише по кришці зрівняльної платформи та трикутникам тамбуру.
5. Увага. Потрібно стежити за станом бамперів, встановлених на тамбурі. При їх зносі (залишкова товщина менше 50 мм) або їх відсутності експлуатацію тамбуру слід припинити доки не будуть встановлені бампери з залишковою товщиною понад 50 мм.
Упаковка
| Упаковка в картон | ХАРАКТЕРИСТИКИ УПАКОВКИ |
| Довжина, мм | тумби (залежить від довжини ур. платформи) - 2000, 2300, 2500; опори - 3400; трикутник - 3400; трикутник 2 - 3400; каркас - 4260 (мах); додаткові елементи - 2500; стіни - 3805 (мах); дах - 5 658 (мах) |
| Ширина, мм | тумби (залежить від ширини ур. платформи) - 685, 785; опори - 300; трикутник - 3400; трикутник 2 - 3400; каркас - 500 (мах); додаткові елементи - 200; стіни - 1100; дах - 1 100 |
| Висота, мм | тумби - 600; опори - 550; трикутник - 200; трикутник 2 - 200; каркас - 500 (мах); додаткові елементи - 200; стіни - 150; дах - 150 |
| склад | тумби, опори, трикутник та трикутник 2, каркас, додаткові елементи, стіни, дах, коробка з комплектацією |
ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ
Покупцеві надається гарантія працездатності перевантажувального тамбуру виробництва ДК DoorHan терміном 1 рік для роздрібних і терміном 2 року для дилерських замовлень з придбання.
ДОДАТКОВИЙ ОПИС
Компанія DoorHan здійснює навантаження виробів на вантажний транспорт за допомогою гідравлічного підйомного крана або автонавантажувача з вилковим захватом не менше 2 м. Покупець або установник повинен надати таке ж обладнання для переміщення виробів. У разі використання крана або іншого засобу підйому рекомендується використовувати стропи відповідної вантажопідйомності.
