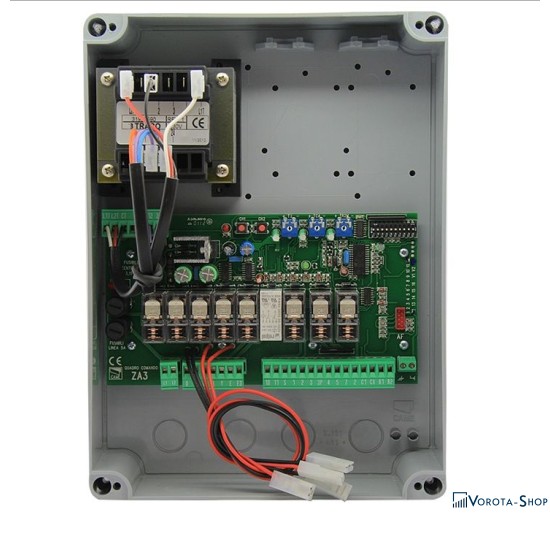

Блок управления Came ZA3N

Блок управління Саме ZA3N був розроблений для керування приводами воріт ATI, FERNI, KRONO, FAST і FROG з напругою живлення ~230 В. На блок управління Саме ZA3N подається напруга ~230 В частотою 50/60 Гц. Всі електричні з'єднання захищені плавкими запобіжниками, дивіться таблицю. Для електроживлення приладів керування та аксесуарів використовується ~24В. Блок керування Саме ZA3N складається з плати керування ZA3 та короба S4655 з трансформатором. Увага! Сумарна потужність додаткових приладів не повинна перевищувати 20 Вт. Плата блоку Came ZA3N управління гарантує та здійснює контроль за виконанням наступних функцій та режимів управління: - автоматичне закриття; - Попереднє включення сигнальної лампи; - Виявлення перешкод при нерухомому положенні стулки в будь-якій точці лінії руху її переміщення; - Регулювання зусилля приводу; - функція "Молоток" (легше відкриває електрозамок). - відкрити/закрити; - відкрити/стоп/закрити/стоп; - Тільки відкрити (для радіокерування); - Режим «Присутність оператора»; - часткове відкриття; - Повний стоп. Фотоелементи безпеки можуть бути підключені до виконання наступних функцій: - відкривання в режимі закривання; - закривання як відкривання чи окремий стоп при переміщенні воріт. Завдяки відповідному регулюванню можна встановити: - час спрацьовування автоматичного закривання; - час затримки другого приводу (М2) під час закривання; - час роботи. До блоку керування Came ZA3N можна підключити такі пристрої: - лампу-індикатор "Ворота відкриті"; - лампу циклу; - Електрозамок.
