Roger Technology R90/F4ES

Roger Technology R90/F4ES — комплект синхронизированных фотоэлементов безопасности для автоматических ворот, 24 В AC/DC, до 4 пар

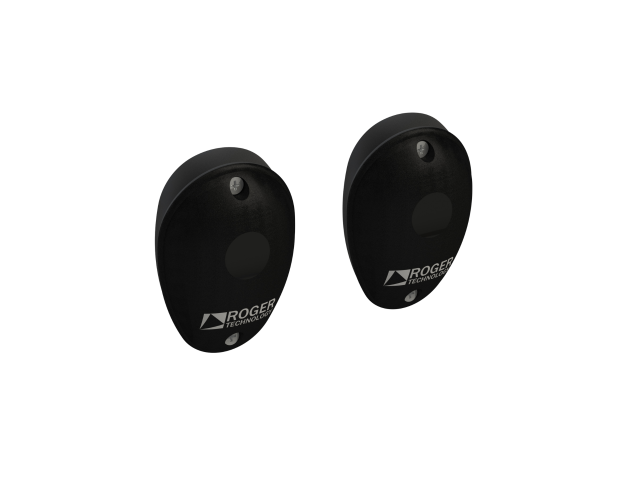

Roger Technology R90/F4ES — комплект наружных инфракрасных фотоэлементов, предназначенный для обнаружения препятствий в зоне движения автоматических ворот, шлагбаумов и других систем контроля доступа. Передатчик (TX) и приемник (RX) создают инфракрасный луч, при пересечении которого на блок управления автоматикой передается сигнал об обнаружении препятствия.

Ключевая особенность R90/F4ES — цифровая проводная синхронизация до четырех пар фотоэлементов. Такая технология позволяет организовать несколько зон обнаружения на одном объекте и снизить вероятность взаимных помех между инфракрасными датчиками.

Модель рассчитана на питание 24 В AC/DC и обеспечивает рабочую дальность до 10 метров в стандартном режиме. При дополнительной настройке расстояние между передатчиком и приемником можно увеличить до 15 метров. Степень защиты IP55 позволяет использовать фотоэлементы при наружной установке.

Преимущества Roger Technology R90/F4ES

• До 4 синхронизированных пар — технология MASTER/SLAVE помогает исключить взаимное влияние нескольких комплектов фотоэлементов.
• Обнаружение препятствий — контроль пересечения инфракрасного луча в зоне движения ворот или шлагбаума.
• Увеличенная дальность — стандартные 10 м с возможностью расширения рабочего расстояния до 15 м.
• Двойное реле — последовательно соединенные релейные контакты для дополнительной надежности выходной цепи.
• Питание 24 В AC/DC — подключение к совместимым блокам управления автоматикой.
• Защита IP55 — корпус для эксплуатации на улице с защитой от пыли и водяных струй.
• Светодиодная диагностика — индикация питания, состояния выходного контакта и качества сигнала при настройке.
• Компактное исполнение — накладной монтаж на подходящие ровные поверхности.

Для кого подходит

• Для частных домов с автоматическими распашными или откатными воротами.
• Для коммерческих и промышленных объектов с автоматизированными въездами.
• Для систем со шлагбаумами, требующих контроля зоны проезда.
• Для объектов, где необходимо организовать несколько зон обнаружения с использованием до четырех пар фотоэлементов.
• Для монтажников и специалистов по установке автоматики ворот.

Технические характеристики

• Производитель: Roger Technology.
• Модель: R90/F4ES.
• Тип устройства: наружные синхронизированные инфракрасные фотоэлементы.
• Технология: активное инфракрасное излучение с модулированной передачей сигнала.
• Напряжение питания: 24 В AC, 50 Гц / 24 В DC.
• Потребляемый ток: TX — 18 мА, RX — 27 мА.
• Длина волны: 950 нм.
• Угол излучения: менее 17°.
• Рабочее расстояние: 0,8–10 м; до 15 м после настройки.
• Тип синхронизации: цифровая, проводная.
• Максимальное количество синхронизированных пар: 4.
• Выходной контакт: нормально замкнутый NC, двойное реле.
• Максимальная нагрузка контактов: 30 В / 0,5 А при резистивной нагрузке.
• Время срабатывания реле: менее 32 мс.
• Время отпускания реле: менее 120 мс.
• Рабочая температура: от −20 °C до +55 °C.
• Степень защиты: IP55.
• Габариты: 62 × 88 × 27 мм.
• Масса по технической документации: 90 г.

Комплектация

• Инфракрасный передатчик TX — 1 шт.
• Инфракрасный приемник RX — 1 шт.
• Крепежные винты для корпусов.

Особенности монтажа

При использовании нескольких пар синхронизация выполняется отдельным проводом SYNC. Одна пара назначается ведущей MASTER, остальные настраиваются как SLAVE. При расстоянии между передатчиком и приемником менее 2,5 м необходимо снять оптические линзы с обоих устройств. Для увеличения дальности свыше 10 м требуется разрезать перемычку E на плате приемника согласно инструкции производителя.

Roger Technology R90/F4ES — функциональное решение для автоматических ворот и шлагбаумов, позволяющее создать систему обнаружения препятствий с синхронной работой до четырех пар фотоэлементов.
