ГЕРМЕТИЗАТОР З ЖОРСТКОЮ РАМОЮ СЕРІЇ DSHRD

ГЕРМЕТИЗАТОР З ЖОРСТКОЮ РАМОЮ СЕРІЇ DSHRD
Герметизатори отвору із жорсткою рамою серії DSHRD функціонально розраховані на великий вантажопотік. Рама виготовляється із сендвіч-панелей, окантованих алюмінієвим профілем. Фронтальна притискна планка виготовлена з алюмінієвого профілю, пофарбованого порошковим способом. Матеріал фронтальних листів досить еластичний, має високу зносостійкість і опір на розрив. При проведенні вантажно-розвантажувальних робіт кузов автомобіля частково в'їжджає всередину герметизатора. Верхній та бічні вертикальні листи облягають кузов, забезпечуючи герметизацію простору між фурою та будинком. При використанні цього виду герметизатора на майданчик перед доком рекомендується встановлювати напрямні коліс або металеві відбійники. Установка герметизатора здійснюється накладним способом.

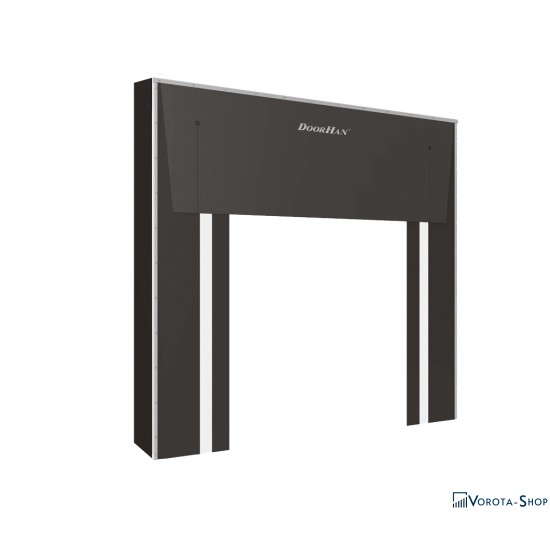

Герметизатор із жорсткою рамою

ЗОНА ЗАСТОСУВАННЯ

Складські комплекси

ПЕРЕВАГИ

ТАБЛИЦЯ РОЗМІРІВ

КОНСТРУКЦІЯ

1. Корпус герметизатора (2 стіни + дах)
2. Джгут гумовий
3. Верхній фронтальний лист
4. Бічний фронтальний лист
5. Біла світлоповертальна смуга

ПІДГОТОВКА БУДІВЕЛЬНОГО ОБ'ЄКТУ

СПОСОБИ МОНТАЖУ

Накладний монтаж

ДОДАТКОВІ КОМПЛЕКТАЦІЇ

	Механізм рухомого верхнього листа. Встановлюється всередині герметизатора та служить для додаткової герметизації отвору
	Подушка мала кутова
	Подушка велика кутова
	Напрямні для коліс
	Стовп відбійний
	Артикул "BR250x250x100". Базовий бампер гумовий 250 х 250 х 100 мм. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Розміри встановлення дивіться в розділі «Креслення».
	Артикул "BR450x250x100". Базовий гумовий бампер 450 x 250 x 100 мм. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRC510х250х330». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 510х250х330 мм (зовнішні розміри) консольного типу. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Використовується у випадку, коли висота кузова автомобіля може бути більшою за висоту пандуса. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRM610х250х175». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 610х250х175 мм (зовнішні розміри) рухомий. Слід рухам вантажного автомобіля вгору та вниз під час навантаження/розвантаження. Має значно більшу зносостійкість завдяки рухливості. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRM600х364х110». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 600х364х110 мм (зовнішні розміри) рухомий. Слід рухам вантажного автомобіля вгору та вниз під час навантаження/розвантаження. Має значно більшу зносостійкість завдяки рухливості. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRSP(16) 465х250х165». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 465 х 250 х 165 мм (зовнішні розміри) зі сталевою робочою накладкою завтовшки 16 мм. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRSP(16) 465х250х165S». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 465 х 250 х 165 мм (зовнішні розміри) зі сталевою робочою накладкою товщиною 16 мм та датчиком паркування. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною і дачка паркування, який забезпечує безпечну пристиковку вантажного автомобіля. Використовується в системі з паркувальним радаром. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRSP(10) 460х250х160». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 460 х 250 х 160 мм (зовнішні розміри) зі сталевою робочою накладкою завтовшки 10 мм. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BS500х255х205». Побудований на базі бампера 450 х 250 х 100 мм. Бампер сталевий 500х255х205 мм (зовнішні розміри) з демпферною вставкою. Є гібридним бампером, є комбінацією рухомого бампера і бампера з металевою пластиною. Складається з тримача, що демпфує вставки, виготовленої з гумової крихти і рухомої міцної зовнішньої сталевої кришки, що має можливість рухатися за рухами кузова автомобіля. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BS800х255х205». Побудований на базі бампера 450 х 250 х 100 мм. Бампер сталевий 800х255х205 мм (зовнішні розміри) з демпферною вставкою. Є гібридним бампером, є комбінацією рухомого бампера і бампера з металевою пластиною. Складається з тримача, що демпфує вставки, виготовленої з гумової крихти і рухомої міцної зовнішньої сталевої кришки, що має можливість рухатися за рухами кузова автомобіля. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення».

УМОВИ ЕКСПЛУАТАЦІЇ ПРОДУКЦІЇ
1. До роботи з герметизатором допускаються особи, які вивчили будову та порядок роботи з герметизатором.
2. Перед початком роботи слід провести огляд загального стану герметизатора. Забороняється експлуатація за наявності будь-яких несправностей.
3. Відцентруйте кузов автомобіля, забезпечивши рівні зазори між кузовом та стінками герметизатора з обох боків.
4. Повільно підгоніть автомобіль до отвору, доки він не вп'ється в гумові відбійники.
5. Переконайтеся, що автомобіль повністю нерухомий і стоїть на ручному гальмі (встановлені противідкатні упори). При цьому верхній та бічний листи охопили кузов автомобіля.
6. У зимовий час необхідно очищати герметизатор від снігу, що накопичується, і криги.
Увага! Щоб уникнути передчасного виходу герметизатора з ладу, не перевищуйте допустимого розміру автомобіля для такого типу герметизатора.

ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ
Покупцеві надається гарантія працездатності герметизатора з жорсткою рамою виробництва ДК DoorHan терміном на 2 роки для роздрібних та дилерських замовлень з моменту придбання.

КРЕСЛЕННЯ
Герметизатор із жорсткою рамою серії DSHRD
Схема установки герметизатора із жорсткою рамою серії DSHRD
Схема установки бамперів BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110
Схема установки бамперів BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205

ПАСПОРТИ ТА СЕРТИФІКАТИ
Сертифікат відповідності (перевантажувальне обладнання)
Паспорт на герметизатор із жорсткою рамою

ІНСТРУКЦІЇ
Герметизатор із жорсткою рамою
