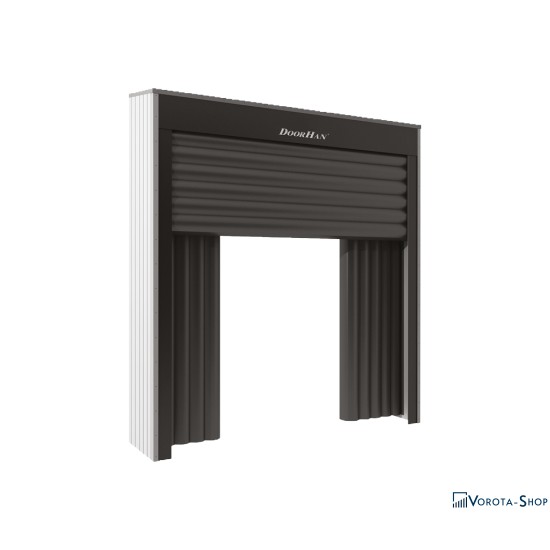

ГЕРМЕТИЗАТОР НАДУВНОЇ СЕРІЇ DSHINF

ГЕРМЕТИЗАТОР НАДУВНОЇ СЕРІЇ DSHINF
Надувні герметизатори отвору серії DSHINF встановлюються у випадках, коли особливо важливо дотримуватись температурного режиму, наприклад, на відвантажувальних доках морозильних складів. Під час проведення робіт кузов автомобіля частково в'їжджає всередину герметизатора. Верхня та бічні подушки надуваються, забезпечуючи високу герметичність між кузовом автомобіля та будинком. Після завершення робіт подушки здуваються. Управління надувними герметизаторами може здійснюватись з пульта зрівняльної платформи (при використанні спеціального блоку керування з функцією контролю надувних герметизаторів). При використанні цього виду герметизаторів на майданчик перед доком рекомендується встановлювати напрямні коліс або металеві відбійники. Установка герметизатора здійснюється накладним способом.

Герметизатор надувний

ВІДЕО

ЗОНА ЗАСТОСУВАННЯ

Складські комплекси

ПЕРЕВАГИ

ТАБЛИЦЯ РОЗМІРІВ

КОНСТРУКЦІЯ

1. Корпус герметизатора (дві стіни та дах)
2. Вентилятор
3. Блоки системи противаги
4. Противага
5. Бічна подушка
6. Шторка декоративна
7. Вал системи противаги
8. Верхня подушка

ПІДГОТОВКА БУДІВЕЛЬНОГО ОБ'ЄКТУ

СПОСОБИ МОНТАЖУ

Накладний монтаж

БАЗОВА КОМПЛЕКТАЦІЯ

	Бічні подушки
	Фронтальна подушка

ДОДАТКОВІ КОМПЛЕКТАЦІЇ

	Подовження верхньої подушки 1200 мм
	Напрямні для коліс
	Огородження
	Стовп відбійний
	Артикул "BR250x250x100". Базовий бампер гумовий 250 х 250 х 100 мм. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Розміри встановлення дивіться в розділі «Креслення».
	Артикул "BR450x250x100". Базовий гумовий бампер 450 x 250 x 100 мм. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRC510х250х330». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 510х250х330 мм (зовнішні розміри) консольного типу. Забезпечує безпечний під'їзд вантажного автомобіля до вантажного місця та запобігає пошкодженню стін будівлі. Використовується у випадку, коли висота кузова автомобіля може бути більшою за висоту пандуса. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRM610х250х175». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 610х250х175 мм (зовнішні розміри) рухомий. Слід рухам вантажного автомобіля вгору та вниз під час навантаження/розвантаження. Має значно більшу зносостійкість завдяки рухливості. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRM600х364х110». Побудований на базі бампера 450 х 250 х 100 мм. Бампер гумовий 600х364х110 мм (зовнішні розміри) рухомий. Слід рухам вантажного автомобіля вгору та вниз під час навантаження/розвантаження. Має значно більшу зносостійкість завдяки рухливості. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRSP(16) 465х250х165». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 465 х 250 х 165 мм (зовнішні розміри) зі сталевою робочою накладкою завтовшки 16 мм. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRSP(16) 465х250х165S». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 465 х 250 х 165 мм (зовнішні розміри) зі сталевою робочою накладкою товщиною 16 мм та датчиком паркування. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною і дачка паркування, який забезпечує безпечну пристиковку вантажного автомобіля. Використовується в системі з паркувальним радаром. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BRSP(10) 460х250х160». Побудований на базі бампера 450 х 250 х 100 мм. Бампер 460 х 250 х 160 мм (зовнішні розміри) зі сталевою робочою накладкою завтовшки 10 мм. Складається з наповнювача, що амортизує по всій поверхні (гумового бампера 450 x 250 x 100 мм), закритого міцною зовнішньою сталевою пластиною. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BS500х255х205». Побудований на базі бампера 450 х 250 х 100 мм. Бампер сталевий 500х255х205 мм (зовнішні розміри) з демпферною вставкою. Є гібридним бампером, є комбінацією рухомого бампера і бампера з металевою пластиною. Складається з тримача, що демпфує вставки, виготовленої з гумової крихти і рухомої міцної зовнішньої сталевої кришки, що має можливість рухатися за рухами кузова автомобіля. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення».
	Артикул «BS800х255х205». Побудований на базі бампера 450 х 250 х 100 мм. Бампер сталевий 800х255х205 мм (зовнішні розміри) з демпферною вставкою. Є гібридним бампером, є комбінацією рухомого бампера і бампера з металевою пластиною. Складається з тримача, що демпфує вставки, виготовленої з гумової крихти і рухомої міцної зовнішньої сталевої кришки, що має можливість рухатися за рухами кузова автомобіля. Можливо використовувати тільки з платформами з висувною апареллю довжиною 1000 мм. Розміри встановлення дивіться в розділі «Креслення».

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

УМОВИ ЕКСПЛУАТАЦІЇ ПРОДУКЦІЇ
1. У зимовий час необхідно очищати герметизатор від накопиченого снігу і криги.
2. Перед початком роботи слід провести огляд загального стану герметизатора. Забороняється експлуатація за наявності будь-яких несправностей.
3. Відцентруйте кузов автомобіля, забезпечивши рівні зазори між кузовом та стінками герметизатора з обох боків. Повільно підганяйте автомобіль до отвору доти, доки він не впереться в гумові відбійники.
4. Переконайтеся, що автомобіль повністю нерухомий і стоїть на ручному гальмі (встановлені противідкатні упори).
5. Увімкніть вентилятор. Для цього натисніть кнопку на блоці керування, приблизно через 30 секунд герметизатор надувається і повністю охопить кузов автомобіля.
6. Після завершення робіт вимкніть вентилятор. Рух автомобіля слід починати лише після повного повернення подушок герметизатора у вихідне положення.
Увага! Вентилятор повинен залишатися увімкненим протягом усього процесу завантаження/розвантаження.

ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ
Покупцеві надається гарантія працездатності надувного герметизатора виробництва ДК DoorHan терміном на 2 роки для роздрібних та дилерських замовлень з моменту придбання.

КРЕСЛЕННЯ
Герметизатор отвору надувної серії DSHINF
Схема установки герметизатора отвору надувної серії DSHINF
Схема установки бамперів BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110
Схема установки бамперів BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205

ПАСПОРТИ ТА СЕРТИФІКАТИ
Сертифікат відповідності (перевантажувальне обладнання)
Паспорт герметизатора надувного


ІНСТРУКЦІЇ
Герметизатор надувний
