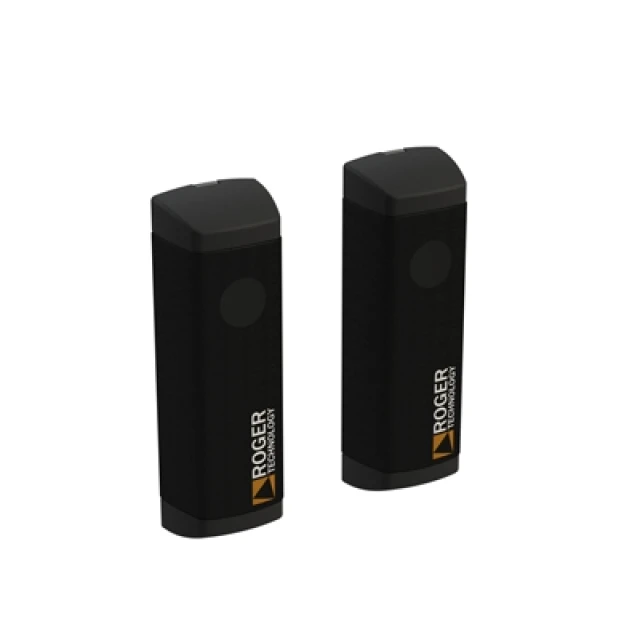

Roger Technology M90/F4ES

Roger Technology M90/F4ES — синхронизированные фотоэлементы безопасности Slim Fix, 24 В AC/DC, до 4 пар

Roger Technology M90/F4ES — комплект инфракрасных фотоэлементов безопасности серии M90 Slim Fix, предназначенный для обнаружения препятствий в зоне движения автоматических ворот и шлагбаумов. Узкий корпус шириной всего 35 мм позволяет аккуратно разместить оборудование даже на небольших монтажных поверхностях.

Система состоит из передатчика TX и приемника RX. Между устройствами формируется инфракрасный луч. При его пересечении человеком, автомобилем или другим объектом изменяется состояние выходного контакта, а подключенный блок управления выполняет запрограммированное действие — остановку или изменение направления движения.

Ключевая особенность M90/F4ES — цифровая синхронизация до четырех пар фотоэлементов с помощью проводного соединения SYNC. Такая технология помогает исключить взаимные оптические помехи между правильно настроенными комплектами и обеспечивает контроль нескольких зон безопасности.

Преимущества Roger Technology M90/F4ES

• Синхронизация до 4 пар — возможность подключения одного комплекта MASTER и трех комплектов SLAVE.
• Узкий корпус Slim Fix — ширина 35 мм для компактной установки и эстетичного внешнего вида.
• Дальность обнаружения до 15 метров — подходит для контроля широких въездных проемов.
• Питание 24 В AC/DC — совместимость с соответствующими блоками управления автоматикой.
• Двойное реле безопасности — последовательное соединение двух релейных контактов.
• Защита IP55 — возможность эксплуатации на улице с защитой от пыли и водяных струй.
• Быстрое срабатывание — время реакции реле менее 30 мс.
• Светодиодная индикация — удобный контроль питания, качества сигнала и состояния выходного контакта.
• Накладная установка — фиксированная конструкция для монтажа на ровных поверхностях.

Для кого подходит

• Для владельцев частных домов с автоматическими воротами.
• Для жилых комплексов, паркингов и объектов с контролируемым въездом.
• Для складов, предприятий и коммерческих территорий.
• Для автоматических шлагбаумов с совместимыми системами управления.
• Для объектов, где необходимо установить несколько синхронизированных пар фотоэлементов.
• Для профессиональных монтажников воротной автоматики.

Технические характеристики

• Производитель: Roger Technology.
• Модель: M90/F4ES.
• Серия: M90 Slim Fix.
• Тип устройства: синхронизированные инфракрасные фотоэлементы безопасности.
• Технология: активное инфракрасное излучение с модуляцией под управлением микроконтроллера.
• Напряжение питания: 24 В AC/DC.
• Потребляемый ток: TX — 18 мА, RX — 27 мА.
• Длина волны: 860 нм.
• Угол излучения: ±10°.
• Рабочая дистанция: от 0,8 до 15 м.
• Количество синхронизированных пар: до 4 (1 MASTER + 3 SLAVE).
• Тип синхронизации: цифровая, проводная (SYNC).
• Выходной контакт: нормально замкнутый N.C., двойное реле с последовательным соединением контактов.
• Максимальная нагрузка контактов: 30 В / 0,5 А при резистивной нагрузке.
• Время срабатывания реле: менее 30 мс.
• Время отпускания реле: 100 мс.
• Рабочая температура: от −20 до +55 °C.
• Степень защиты: IP55.
• Габариты: 35 × 109,8 × 23,5 мм.
• Масса по данным производителя: 100 г.
• Тип монтажа: наружный накладной, фиксированный.

Комплектация

• Инфракрасный передатчик TX — 1 шт.
• Инфракрасный приемник RX — 1 шт.

Особенности установки и настройки

Передатчик и приемник устанавливаются друг напротив друга с точным совмещением оптических осей. Для работы фотоэлементов обязательно подключение провода синхронизации SYNC. При использовании нескольких пар один комплект настраивается как MASTER, остальные — как SLAVE1, SLAVE2 и SLAVE3 с помощью перемычек ID1 и ID2.

Если расстояние между передатчиком и приемником меньше 2,5 м, необходимо удалить оптические линзы обоих устройств согласно инструкции производителя. Минимальная рабочая дистанция составляет 0,8 м. Плановое техническое обслуживание рекомендуется выполнять каждые 6 месяцев.

Roger Technology M90/F4ES — компактные синхронизированные фотоэлементы для автоматических ворот, сочетающие дальность действия до 15 метров, надежную инфракрасную технологию и возможность организации четырех независимых зон контроля.
