Roger Technology BG30/2204

BG30/2204 Roger Technology — мощный электромеханический привод с цифровой технологией BRUSHLESS для автоматизации тяжёлых откатных ворот массой до 2200 кг. Предназначен для интенсивной эксплуатации на промышленных, коммерческих и частных объектах с большими и массивными воротами. Бесщёточный двигатель, встроенный цифровой контроллер B70/1DCHP, высокоточный магнитный энкодер и магнитные концевые выключатели обеспечивают плавное, стабильное и контролируемое перемещение створки. BG30/2204 сочетает высокое пусковое усилие, энергоэффективность и современные возможности цифрового управления. 100% Made in Italy.

В основе привода — трёхфазный бесщёточный двигатель BRUSHLESS с питанием 36 В переменного напряжения регулируемой частоты, формируемого инвертором встроенного блока управления. Технология векторного управления FOC (Field-Oriented Control) и нативный магнитный энкодер высокого разрешения позволяют точно регулировать работу двигателя, скорость, ускорение, замедление и усилие. Благодаря этому тяжёлые ворота движутся плавно, без резких рывков, а механические узлы испытывают меньшие ударные нагрузки. Скорость движения регулируется в диапазоне 5,7–12 м/мин (9,5–20 см/с), что позволяет адаптировать автоматику к конструкции и условиям эксплуатации конкретных ворот.

Встроенный цифровой контроллер B70/1DCHP обеспечивает программирование рабочих параметров, настройку хода ворот, плавного старта и замедления, автоматического закрывания и частичного открытия. Система электронного контроля усилия помогает обнаруживать препятствия и реагировать на них в соответствии с настройками безопасности. Бесконтактные магнитные концевые выключатели определяют положения открытия и закрытия без механического воздействия на микропереключатели.

Поддержка Master–Slave («Ведущий–ведомый») позволяет организовать согласованную работу двух совместимых приводов для встречных откатных ворот. Связь между контроллерами осуществляется через интерфейс RS485, обеспечивая синхронизацию движения обеих створок и координацию команд управления. Для реализации функции необходимы два совместимых привода, соответствующая версия программного обеспечения контроллеров и настройка согласно инструкции Roger Technology.

Для установщика BG30/2204 предлагает удобную конструкцию с возможностью монтажа справа или слева от проезда. Монтажная пластина с анкерными шпильками входит в поставку, а горизонтальная и вертикальная регулировка положения редуктора упрощает точное совмещение выходной шестерни с зубчатой рейкой. Встроенный двухканальный радиоприёмник обеспечивает возможность дистанционного управления совместимыми пультами Roger Technology.

Преимущества:

• Откатные ворота массой до 2200 кг — решение для тяжёлых и крупногабаритных конструкций.
• Цифровая технология BRUSHLESS — бесщёточный двигатель с точным электронным управлением и отсутствием износа щёток.
• Интенсивный режим эксплуатации — рассчитан на регулярную работу при соблюдении номинальных нагрузок.
• Пусковое усилие 2400 Н — значительный запас усилия для начала движения массивной створки.
• Номинальная потребляемая мощность 150 Вт — эффективное использование электроэнергии во время работы.
• Пусковая мощность 570 Вт — необходимая производительность при запуске двигателя.
• Скорость 5,7–12 м/мин (9,5–20 см/с) — регулируемое движение с приоритетом стабильности и контроля тяжёлых ворот.
• Питание от сети 230 В AC, 50/60 Гц — стандартное электропитание привода.
• Трёхфазный двигатель BRUSHLESS 36 В — инверторное управление бесщёточным двигателем с постоянными магнитами.
• Векторное управление FOC — точная регулировка крутящего момента и скорости двигателя.
• Нативный магнитный энкодер SENSORED, 4096 PPR — непрерывная обратная связь для точного контроля движения.
• Плавный старт и контролируемое замедление — снижение рывков и механических нагрузок на конструкцию ворот.
• Электронное обнаружение препятствий — дополнительный уровень безопасности при правильной настройке системы.
• Магнитные концевые выключатели — бесконтактное определение крайних положений створки.
• Встроенный цифровой контроллер B70/1DCHP — настройка основных параметров автоматики без отдельной внешней платы управления.
• Программирование хода ворот — предусмотренная производителем процедура обучения движения после монтажа.
• Master–Slave через RS485 — возможность синхронизированной работы двух приводов для встречных откатных створок.
• Автоматическое закрывание и частичное открытие — удобные режимы для повседневного использования.
• Встроенный двухканальный радиоприёмник — поддержка дистанционного управления совместимыми пультами.
• Самоблокирующийся редуктор — удержание ворот в заблокированном состоянии без свободного перемещения створки.
• Механизм ручной разблокировки — возможность перемещения ворот вручную при отсутствии электропитания.
• Выходная шестерня Z17, модуль 4 — совместимость с соответствующей зубчатой рейкой для откатных ворот.
• Максимальная длина хода 25 м — возможность автоматизации широких проездов.
• 500 000 циклов внутренних испытаний — показатель тестирования производителя в определённых условиях, а не гарантированный срок службы.
• Потребление в режиме ожидания до 0,5 Вт — согласно техническим характеристикам производителя.
• Степень защиты IP44 — защита корпуса от внешних воздействий в соответствии с заявленным классом.
• Рабочая температура от -20 до +55 °C — эксплуатация в широком температурном диапазоне.
• Уровень звукового давления менее 70 дБ(А) — согласно техническим данным производителя.
• Компактные размеры 346 × 180 × 362 мм — удобное размещение привода возле проезда.
• Регулировка положения при монтаже — возможность точного выравнивания относительно зубчатой рейки.
• 100% Made in Italy — итальянская разработка и производство Roger Technology.

Для кого подходит:

• Для промышленных предприятий, производственных комплексов, логистических центров и складских территорий с тяжёлыми откатными воротами.
• Для коммерческих объектов, автопарков, сервисных предприятий и закрытых территорий, где необходима стабильная автоматизация массивных створок.
• Для частных резиденций и коттеджных комплексов с большими воротами, где важны плавность, комфорт и надёжность.
• Для широких проездов с длинными откатными конструкциями и высокими требованиями к управлению движением.
• Для встречных откатных ворот с двумя створками, когда необходима согласованная работа приводов через Master–Slave.
• Для профессиональных установщиков, работающих с тяжёлой автоматикой и ценящих цифровую настройку и возможность точной регулировки привода.

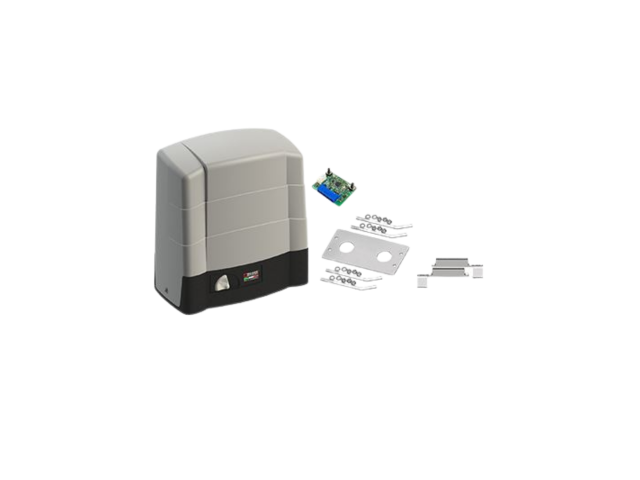

Комплектация:

• BG30/2204 — 1 шт. Электромеханический привод BRUSHLESS для откатных ворот до 2200 кг со встроенным цифровым контроллером B70/1DCHP и нативным магнитным энкодером.
• Магнитные концевые выключатели — 1 комплект. Для определения крайних положений открытия и закрытия.
• Встроенный двухканальный радиоприёмник — 1 шт. Для управления совместимыми пультами Roger Technology.
• Монтажная пластина с анкерными шпильками — 1 комплект. Для надёжной фиксации и регулировки положения привода.

Важно: BG30/2204 поставляется как отдельный привод, а не готовый комплект автоматики. Зубчатая рейка с модулем 4, пульты дистанционного управления, фотоэлементы, сигнальная лампа и другие аксессуары подбираются отдельно. Для корректной работы необходимо обеспечить свободное перемещение ворот, надёжные механические упоры в крайних положениях, правильную установку магнитных концевиков и настройку защитных устройств. Для реализации Master–Slave требуется второй совместимый привод и надлежащая настройка контроллеров. Фактическая скорость и рабочие нагрузки зависят от параметров ворот и условий эксплуатации.

Гарантия — 6 лет.
