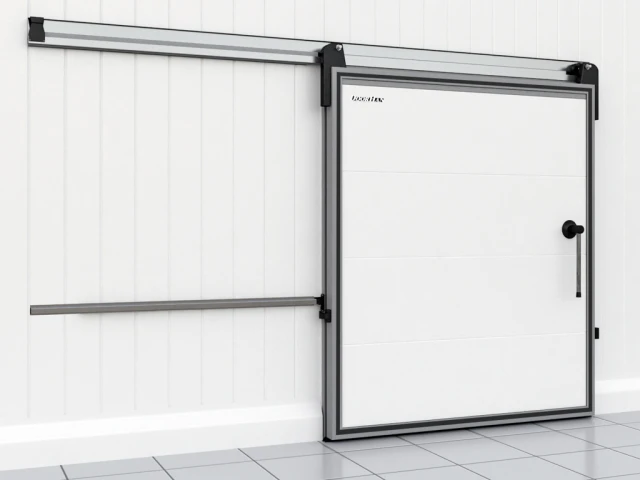

ДВЕРІ ВІДКАТНІ ДЛЯ ОХОЛОДЖУВАНИХ ПРИМІЩЕНЬ
Середньотемпературні та низькотемпературні відкатні двері IsoDoor IDS1 призначені для організації вхідних груп холодильних та морозильних камер складів, терміналів, логістичних центрів, підприємств харчової промисловості та торгівлі з великим трафіком механізованих вантажних засобів.
Зовнішній бік відкатних дверей для охолоджуваних приміщень
Внутрішня сторона відкатних дверей для охолоджуваних приміщень
ВІДЕО
ЗОНА ЗАСТОСУВАННЯ
Двері відкатні для охолоджуваних приміщень встановлюються на харчових виробництвах. Двері відкатні для охолоджуваних приміщень встановлюються в кафе, барах, ресторанах.
Двері відкатні для охолоджуваних приміщень встановлюються на підприємствах харчового ритейлу.
ПЕРЕВАГИ
ДИЗАЙН
ПОВЕРХНЯ СЕНДВІЧ-ПАНЕЛІ
Гладка
КОЛЬОРИ
RAL 9003 білий (полотно) RAL 9006 сріблястий (окантовка полотна)
ТАБЛИЦЯ РОЗМІРІВ
| ПАРАМЕТРІВ | ПОКАЗНИК |
| Ширина отвору, мм | від 800 до 3000 |
| Висота отвору, мм | від 1800 до 3500 |
| Товщина ізоляції, мм | 80 або 120 |
| Притолока, мм | від 240 |
| Пристінки, мм | від 1060 до 3260 (на стороні відкату), від 115 (на протилежній відкату стороні) |
РОЗМІРИ ПРОЄМУ
КОНСТРУКЦІЯ
1. Відкатна система представлена верхньою напрямною рейкою з роликовим механізмом
2. Алюмінієва рама з кабель-каналом для встановлення ПЕН обігріву
3. Обігрів периметра рами низькотемпературних дверей
4. Відкатна система є нижньою напрямною рейкою.
5. Нижній притиск
6. Нижній ущільнювач
7. Обігрів периметра полотна дверей (опція)
8. Роликовий механізм із кронштейном підвісу полотна
9. Алюмінієвий каркас полотна дверей
10. Ущільнювач периметра полотна дверей
11. Важільна ручка для дверей шириною від 1600 мм. Накладна ручка для дверей шириною менше 1600 мм
12. Полотно дверей
13. Обігрів нижньої кромки полотна дверей
ПІДГОТОВКА БУДІВЕЛЬНОГО ОБ'ЄКТУ
Усі виміри проводять усередині приміщення. Вимірювання кожної величини необхідно проводити як мінімум у трьох різних точках, щоб уникнути помилок.
H — висота отвору (відстань від підлоги до верху отвору).
B — ширина отвору (відстань від лівого краю до правого краю отвору).
h — притолока (відстань від верху отвору до перешкоди має становити щонайменше 240 мм).
b1/b2 — ліва/права бічна відстань (відстань від краю отвору до перешкоди).
ВИМОГИ ДО БУДІВЕЛЬНОГО ОБ'ЄКТУ
При вимірі H і B (висоти і ширини) за підсумковий розмір приймається найбільша величина, при вимірі h, b1, b2 найменша. Розбіжність рівня стін може бути трохи більше 3 мм, розбіжність діагоналей отвору — трохи більше 5 мм.
СПОСОБИ МОНТАЖУ
 | Накладний монтаж зовні приміщення із відкатом полотна вліво. |
 | Накладний монтаж зовні приміщення із відкатом полотна вправо. |
СТАНДАРТНІ КОНСТРУКТИВНІ РІШЕННЯ
 | Середньотемпературне виконання |
ПАРАМЕТРИ СЕРЕДНЕТЕМПЕРАТУРНИХ ДВЕРЕЙ
| УСЛ. ПОЗНАЧЕННЯ, НАЙМЕННЯ ПАРАМЕТРУ | РОЗРАХУНКОВА ФОРМУЛА |
| b, мм Товщина панелі | 80 |
| Температурний режим усередині приміщення, °С | від +6 до -5 |
| Температурний режим перед дверима, °С | від +35 до 0 |
| Вологість, % | до 100 |
 | Низькотемпературне виконання, панель 80 мм |
ПАРАМЕТРИ НИЗКОТЕМПЕРАТУРНИХ ДВЕРЕЙ, ПАНЕЛЬ 80 ММ
| УСЛ. ПОЗНАЧЕННЯ, НАЙМЕННЯ ПАРАМЕТРУ | РОЗРАХУНКОВА ФОРМУЛА |
| b, мм Товщина панелі | 80 |
| Температурний режим усередині приміщення, °С | від -5 до -18 |
| Температурний режим перед дверима, °С | від +35 до -18 |
| Вологість, % | до 100 |
| Низькотемпературне виконання, панель 120 мм |
ПАРАМЕТРИ НИЗКОТЕМПЕРАТУРНИХ ДВЕРЕЙ, ПАНЕЛЬ 120 ММ
| УСЛ. ПОЗНАЧЕННЯ, НАЙМЕННЯ ПАРАМЕТРУ | РОЗРАХУНКОВА ФОРМУЛА |
| b, мм Товщина панелі | 120 |
| Температурний режим усередині приміщення, °С | від -18 до -27 |
| Температурний режим перед дверима, °С | від +50 до -35 |
| Вологість, % | до 100 |
 | Низькотемпературне виконання, панель 120 мм, з обігрівом полотна |
ПАРАМЕТРИ НИЗКОТЕМПЕРАТУРНИХ ДВЕРЕЙ, ПАНЕЛЬ 120 ММ, З ОБІГРІВОМ ПОЛОТНА
| УСЛ. ПОЗНАЧЕННЯ, НАЙМЕННЯ ПАРАМЕТРУ | РОЗРАХУНКОВА ФОРМУЛА |
| b, мм Товщина панелі | 120 |
| Температурний режим усередині приміщення, °С | від -27 до -35 |
| Температурний режим перед дверима, °С | від +50 до -35 |
| Вологість, % | до 100 |
БАЗОВА КОМПЛЕКТАЦІЯ
 | Алюмінієва відкатна система |
 | Алюмінієва рама з кабель-каналом для встановлення ПЕНу обігріву |
 | Ущільнювач периметра полотна дверей |
 | Важільна ручка для дверей шириною від 1600 мм |
 | Обігрів нижньої кромки полотна для дверей низькотемпературного виконання |
ДОДАТКОВІ КОМПЛЕКТАЦІЇ
 | Декоративний захисний короб |
 | Внутрішня алюмінієва рама для забезпечення жорсткості отвору |
 | Швелер обрамлення отвору |
 | Обігрів полотна дверей |
 | Врізна хвіртка 800 х 2 000 мм |
 | Захисні огорожі |
 | Бампери захисні з рифленого алюмінію. |
.jpg) | Замок блокування відкату дверного щільна + 3 ключі, система аварійного виходу |
 | Спеціалізований поріг, що утоплюється в підлогу |
 | Система під монорейковий шлях |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРІВ | ЗНАЧЕННЯ | ПРИМІТКА |
| Безвідмовність, кількість циклів відкривання-закривання, не менше | 270000 | відкатний механізм має систему притиску ущільнювача до рами |
| Антикорозійна стійкість | висока стійкість до корозії | |
| Вантажопідйомність відкатної системи, кг | 200 | |
| Тип запірного механізму (замка) | замок штифтового типу із системою аварійного відкривання |
УМОВИ ЕКСПЛУАТАЦІЇ ПРОДУКЦІЇ
1. Для забезпечення надійної та безперебійної роботи відкатних дверей рекомендується регулярно проводити їх технічний огляд та обслуговування.
2. Ручне відчинення та закривання дверей повинно виконуватися лише за допомогою ручки.
3. Не піддавайте двері ударам і не запобігайте їх відкриттю та зачиненню.
4. Слідкуйте за тим, щоб під час відчинення та закривання дверей у прорізі були відсутні сторонні предмети.
5. Заборонено знаходитися в отворі під час відчинення та закривання дверей, щоб уникнути травмування.
Упаковка
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
| Ширина, мм | залежить від ширини полотна |
| Довжина, мм | залежить від висоти полотна |
| Упаковка в коробку | ХАРАКТЕРИСТИКИ УПАКОВКИ |
| склад | надійна картонна коробка, стретч-плівка |
| Довжина, мм | залежить від довжини панелей |
| Ширина, мм | залежить від ширини панелей |
| Висота, мм | залежить від кількості панелей |
ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ
Покупцеві надається гарантія працездатності холодильних дверей виробництва ДК DoorHan терміном 1 рік для роздрібних і терміном 2 роки для дилерських замовлень з придбання.
ДОДАТКОВИЙ ОПИС
Відкатні двері для охолоджуваних приміщень мають високий рівень ремонтопридатності. При виході з ладу будь-якого елемента конструкції зробити його заміну можливо в найкоротші терміни, не замінюючи виріб цілком.
НОВИНКИ
 | Обігрів рами та полотна дверей (опціонально). |
 | Відкатна система для дверей масою до 200 кг. |
 | Теплоізоляція (пінополіуретан), двокомпонентний EPDM-ущільнювач із каналом для встановлення нагрівального кабелю. |
 | Алюмінієвий каркас із термовставкою. |
