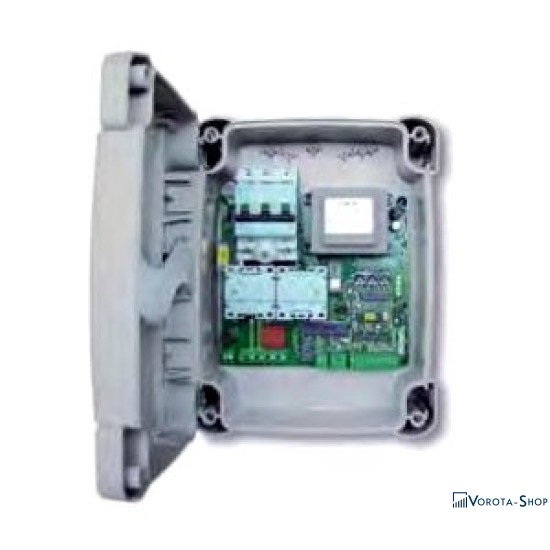

Блок керування Nice A500

Панель керування Nice A500 для одного трифазного 230В, 400В чи однофазного двигуна 230В, потужність 1,5 кВт. Виявлення перешкод, блокування воріт, гальмо. Висувні затискні коробки. Роз'єм Найс для встановлення радіоприймачів. Панель керування Найс A500 для автоматизації воріт та дверей дозволяє керувати двома електроприводами однофазного змінного струму. У блоці управління Nice A500 розташовано ряд DIP-перемикачів (міні-перемикачів) для вибору різних функцій, а також тримери для регулювань. Стан входів пристрою відображається за допомогою світлодіодних індикаторів (далі СІ), які розташовані безпосередньо біля відповідного входу. Додатковий СІ, розташований біля мікропроцесора, індикує про правильну роботу логічних схем блоку управління Nice A500.

Рознімання підключень для плати Nice A500

1-2	Проблискова лампа	Вихід підключення проблискової лампи до мережі змінного струму 230В (до 40 Вт)
3-4-5	Електроживлення	Мережеве електроживлення до двигуна 230В/400В
6-7	Заземлення	Заземлювальне з'єднання блоку управління та двигуна
8-9	Тестування фотоелементів	Вихід змінного струму 24В для живлення передавачів фотоелементів, макс. 2000 мА
10	Кінцевий вимикач	Вхід кінцевого вимикача відкриття для двигуна
11	Загальний	Загальний для всіх входів кінцевого вимикача
12	Кінцевий вимикач	Вхід кінцевого вимикача закриття двигуна
13-14	24В	Живлення 24В для допоміжних пристроїв (фотоелемент, приймач тощо) макс. 200 мА
15	Загальний	Загальний для всіх входів
16	Індикатор відчинених воріт	Вихід змінного струму 24В для індикації відчинених воріт з макс. потужністю 2Вт.
17	Стоп	Вхід функції "Стоп" (стоп та невелике повернення)
18	Фотоелементи	Вхід для пристрою безпеки
19	Покроково	Вхід циклічного управління (Відкрито - Стоп - Закрито - Стоп)
20	Відкрити	Вхід для відкриття
21	Закрити	Вхід для закриття
41-42	Другий канал приймача	Вихід для другого каналу радіоприймача (за потребою)
43-44	Антена	Вхід для антени приймача
