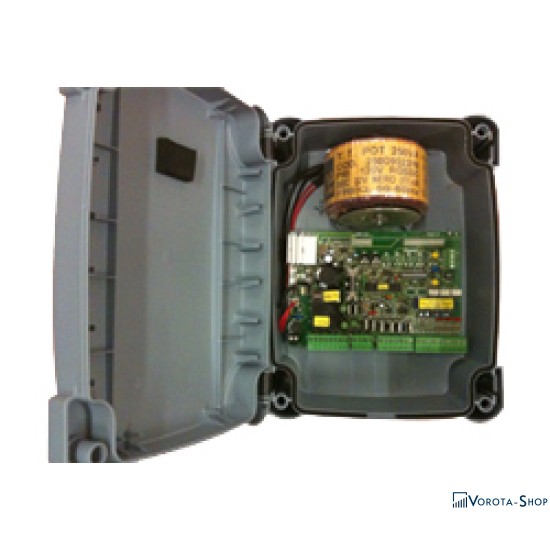

Блок керування Nice A824

Блок управління Nice A824 для двох двигунів 24В змінного струму, з електричним зчепленням та уповільненням. Роз'єм Найс для встановлення радіоприймачів. Ця електронна плата Найс A824 призначена для управління двома електродвигунами від постійного струму 24 В, наприклад РLYТО або МЕТRO, з вбудованим кодом датчиком руху. Це інноваційне твір: відкривання приводним механізмом залежить не від часу роботи, як від системи, управляє положенням функціонування з допомогою магнітного вимірника, який визначає щаблі повороту валу (кодовий датчик). Панель управління Найс A824 уможливлює такі функції, які були недосяжні при звичайних системах управління. Точка зупинки досягається м'яким уповільненням з міліметровою точністю. Швидкість безперервно під час переміщення контролюється, з появою будь-яких перешкод негайно включається сигналізація, і спрямованість переміщення змінюється зворотне (захист від руйнувань). Програмування дуже елементарне і автоматичне. Після встановлення пристрою натисніть клавішу та зачекайте, доки будуть виміряні межі, в яких відбуватиметься переміщення. При конструюванні даного продукту були застосовані найбільш інноваційні технології, що гарантують найбільшу стійкість до перешкод, величезну гнучкість застосування і настільки широкий вибір програмованих функцій, наскільки це може бути. Можливі три основні режими роботи: "кнопка безпеки", "напівавтоматичний" і "автоматичний". Панель управління Nice A824 має ще кілька складних функцій, наприклад "Закрити відразу після фотоелемента", та інші спеціальні робочі функції, наприклад "М'який запуск" і "М'яка зупинка", додані як стандартні можливості. У контактне гніздо плати управління можна вставляти всі радіоприймачі зі штепсельним з'єднанням компанії Найс, а також плату "Per", з додатковими функціями, і плату "Charge" для підзарядки факультативних акумуляторних батарей.

Рознімання підключень для плати Nice A824

1-2	Електроживлення	Мережеве електроживлення
4	Заземлення	Заземлювальні пристрої із землею
5-6	Лампа освітлення	Вихід для лампи освітлення постійного струму 24В (макс. 25 Вт)
7-8	Електроелектропривід 1	Вихід управління електроприводу 1, 24В постійного струму
9-10	Електроелектропривід 2	Вихід управління електроприводу 2, 24В постійного струму
11	Заземлення	Заземлення двигунів
12-13	Кодовий датчик 1	З'єднання кодового датчика із приводом №1
14-15	Кодовий датчик 2	З'єднання кодового датчика з приводом №2
21-22	Електрозамок	Вихід 12В для активації електрозамку (макс. 25 Вт)
23	Загальна клема фотоелементів	Вихід на загальну клему фотоелементів
24	Приймач фотоелемента A	Радіоприймач фотоелемента A
25	Приймач фотоелемента B	Приймач фотоелемента B
26	Передавач фотоелемента A	Передавач фотоелемента A
27	Передавач фотоелемента B	Передавач фотоелемента B
28-29	24В постійний струм	Живлення 24В для допоміжних пристроїв (фотоелемент, приймач тощо) макс. 200 мА
30	Загальний	Загальна клема для всіх входів
31	Сигнальна лампа відчинених воріт	Вихід для лампи освітлення постійного струму 24В (макс. 2 Вт)
32	Стоп	Вхід із функцією СТОП (критичне положення, блокування або безпека)
33	Фотоелементи	Вхід пристрою безпеки
34	Фотоелементи 1	Вхід додаткового пристрою безпеки
35	Покроково	Вхід циклічного управління (Відкрито - Стоп - Закрито - Стоп)
36	Відкрити	Вхід для відкриття
37	Закрити	Вхід для закриття
41-42	Другий канал приймача	Вихід для другого каналу радіоприймача (за потребою)
43-44	Антена	Вхід для антени приймача
