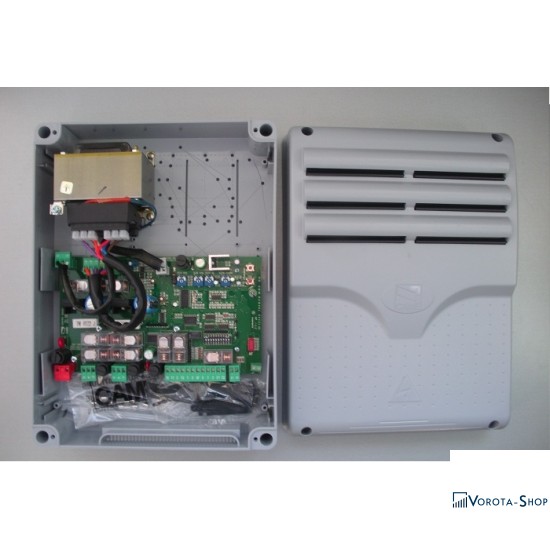

Блок керування Came ZL180

Панель керування Саме ZL180 призначений для керування автоматикою 24 В для воріт серій FERNI 7024N, ATI 3024N і ATI 5024N. На панель керування Came ZL180 подається напруга ~230 В із найбільшою частотою 50/60 Гц. Прилади керування та додаткові пристрої діють від 24 В. Увага! Сумарна потужність додаткових приладів не повинна перевищувати 34 Вт. Панель керування Саме ZL180 облаштована струмовою системою захисту, яка безперервно здійснює контроль за значенням тягового зусилля двигуна. Коли на шляху стулки воріт зустрічається перешкода, токова система виявлення перешкод виявляє навантаження двигуна і призводить до виконання наступних дій:

• якщо перешкода знайдена під час закривання, ворота відчиняються
• якщо перешкода знайдена під час відкривання, ворота зачиняються

Всі електричні з'єднання Саме ZL180 захищені плавкими запобіжниками, дивіться таблицю. Електронна плата гарантує та здійснює контроль за виконанням наступних функцій:

• автоматичне закривання після команди відкривання
• підготовче мерехтіння сигнальної лампи
• виявлення перешкод при нерухомому розташуванні стулки у будь-якій точці лінії руху її переміщення
• постійний контроль за справністю фотоелементів

Дозволено виділити наступні режими керування саме ZL180:

• відкривання/закривання
• відкривання/режим «Присутність оператора»
• часткове відкривання
• повне призупинення
• відкривання/зупинка/закривання

У разі виявлення перешкоди фотоелементи, в залежності від виду підключення, можуть почати наступне:

• повторне відкривання, якщо ворота зачиняються
• часткове призупинення

Завдяки відповідному регулюванню можна встановити:

• час спрацювання режиму автоматичного закривання
• час затримки закривання стулки, керованої приводом М2
• чутливість струмової системи охорони як при звичайному, так і при уповільненому переміщенні

Можливі наступні варіанти:

• управління лише одним приводом
• уповільнення на початку та в кінці переміщення (для стулок завширшки понад 3 метри)
• ймовірність переустановки функції кінцевого вимикача відкриття з «зупинки» на «уповільнення». При застосуванні функції уповільнення необхідно обов'язково встановити механічний упор
• включення електрозамка (в якості альтернативи іншому радіоканалу або світлоіндикатору, що наказує на розкрите положення воріт) з можливим додаванням функції «гідравлічний удар»

Габаритні розміри, мм
